Turbo-Tuning-Map-Optimierung: Ein professioneller Leitfaden

Die Optimierung der tuning-Karte ist der Prozess der Kalibrierung der ECU-Kennfelder, die den Druck, die Kraftstoffzufuhr und den Zündzeitpunkt des boost steuern, um sie an die tatsächliche Luftströmungsdynamik und die Leistungsziele eines Turbomotors anzupassen. Der branchenübliche Begriff für diese Arbeit lautet „ECU-Kalibrierung“ und umfasst alle Tabellen, auf die das Steuergerät bei der Steuerung eines Aufladesystems zurückgreift. Ohne eine ordnungsgemäße Kalibrierung, Ein verbesserter Turbolader verursacht magere Bedingungen sowie Leistungsmängel, da die werkseitigen ECU-Standardeinstellungen der neuen Strömungsdynamik nicht Rechnung tragen können. Dieser Leitfaden behandelt die wichtigsten Komponenten der Kennfelder, die erforderlichen Werkzeuge, einen schrittweisen tuning-Arbeitsablauf sowie fortgeschrittene Automatisierungstechniken, die professionelle Tuner im Jahr 2026 einsetzen.

Was sind die entscheidenden Komponenten bei der Optimierung der Turbo-tuning-Kennlinie?

Drei Kennfeldtypen bilden die Grundlage jeder Turbo-Steuergerät-Abstimmung: die Drucktabelle boost, das Kennfeld für den Wastegate-Arbeitszyklus und das Kennfeld für die Kraftstoffzufuhr. Bei jedem dieser Kennfelder dienen Drehzahl und Motorlast als Hauptachsen. Das Steuergerät erfasst diese Achsen gleichzeitig und wählt für jeden Betriebszustand den richtigen Ausgangswert aus.

Ladedrucktabellen und Wastegate-Taktzyklus-Karten Die Druckkurve des boost regelt entscheidend die boost-Zufuhr, das Ansprechverhalten des Systems und die Motorsicherheit. Die boost-Druckkurve legt den Sollwert für den Ladedruck bei jeder Drehzahl und jedem Lastpunkt fest. Die Arbeitszyklus-Kennlinie des Wastegates teilt dem Steuergerät mit, wie stark der Wastegate-Stellantrieb angesteuert werden muss, um diesen Sollwert zu erreichen. Eine boost-Begrenzungstabelle dient dabei als Sicherheitsobergrenze und drosselt den boost-Druck, sobald der Sollwert überschritten wird.

Boost-Maps und Fuel-Maps müssen koordiniert werden um ein gleichmäßiges Leistungsband zu gewährleisten. Wenn der Druck am boost steigt, nimmt die in jeden Zylinder einströmende Luftmasse zu. Die Kraftstoffkennlinie muss die Kraftstoffzufuhr so anpassen, dass sie genau dieser Luftmasse entspricht. Eine Fehlanpassung führt entweder zu einem mageren Gemisch, das die Gefahr einer Klopfung birgt, oder zu einem fetten Gemisch, das Kraftstoff verschwendet und die Leistung mindert.

Die Zündzeitpunktkurven runden das Bild ab. Höhere Zylinderdrücke aufgrund eines erhöhten boost-Werts verdichten das Luft-Kraftstoff-Gemisch stärker, was das Risiko von Klopfen erhöht. Die Zündkennlinie muss den Zündzeitpunkt bei hoher Last und hohem boost-Wert verzögern, um eine sichere Verbrennung zu gewährleisten. Tuner, die einen Turbo aufrüsten, ohne die Zündkennlinie anzupassen, stoßen oft bereits beim ersten Prüfstandstest auf Klopfen.

Welche Werkzeuge und Voraussetzungen benötigen Sie für eine effektive ECU-Map-Anpassung?

Für eine effektive Arbeit mit Turbokennfeldern müssen Software, Hardware und Diagnosedaten zusammenwirken. Auf der Softwareseite benötigen Sie eine Plattform zur Bearbeitung von Steuergeräten, die in der Lage ist, die spezifische Steuergerätevariante des Fahrzeugs zu lesen und zu beschreiben. TuningBot unterstützt die Dateibearbeitung für Steuergeräte von Bosch, Continental, Delphi, Marelli, Denso, Siemens, Keihin und ZF und deckt damit den Großteil der Turbomotorenplattformen in professionellen Werkstätten ab.

Die Hardware-Anforderungen sind unverzichtbar. Ein Rollenprüfstand bietet Ihnen wiederholbare, kontrollierte Lastbedingungen, sodass Sie Änderungen an den Kennfeldern vornehmen und das Ergebnis ohne Einfluss von Straßenvariablen messen können. Ein Breitband-Lambdasensor liefert Daten zum Luft-Kraftstoff-Verhältnis in Echtzeit, was die wichtigste Sicherheitsüberprüfung bei jeder Kraftstoffanpassung darstellt. Ein Klopferkennungssystem – entweder in den Datenstrom des Steuergeräts integriert oder als eigenständiges Audiogerät – informiert Sie sofort, wenn der Zündzeitpunkt zu früh eingestellt ist.

Vorwissen ist genauso wichtig wie die Ausrüstung. Sie müssen eine Kompressorkennlinie lesen können, um zu verstehen, bei welchen boost- und Durchflusswerten Ihr Turbolader effizient arbeitet. Außerdem müssen Sie AFR-Protokolle und Klopfsensordaten genau auswerten können. Die falsche Interpretation eines einzigen Datenpunkts kann zu einem zerstörerischen Magerzustand oder zu unnötigen Leistungsverlusten durch eine übermäßige Zündverzögerung führen.

Pro-Tipp: Überprüfen Sie vor jeder tuning-Sitzung den Zustand aller Sensoren, die das Steuergerät für die boost-Steuerung verwendet: den MAP-Sensor, den Ansauglufttemperatursensor und den Drosselklappensensor. Ein defekter MAP-Sensor verfälscht alle boost-Tabellenwerte und führt zu Ergebnissen, die sich nicht reproduzieren lassen.

Schritt-für-Schritt-Optimierung von Turbo-Maps für bessere Leistung

Eine strukturierte Arbeitsweise verhindert Schäden und liefert wiederholbare Ergebnisse. Professionelle tuning-Arbeitsabläufe beginnen konservativ mit Wastegate-Arbeitszyklus und Zündzeitpunkt, bevor die Kennfelder unter steigender Last schrittweise verfeinert werden. Das Überspringen von Schritten oder der direkte Übergang zu tuning bei hoher Last ohne überprüfte Ausgangsbasis ist die häufigste Ursache für Motorschäden während der Turbo-Kalibrierung.

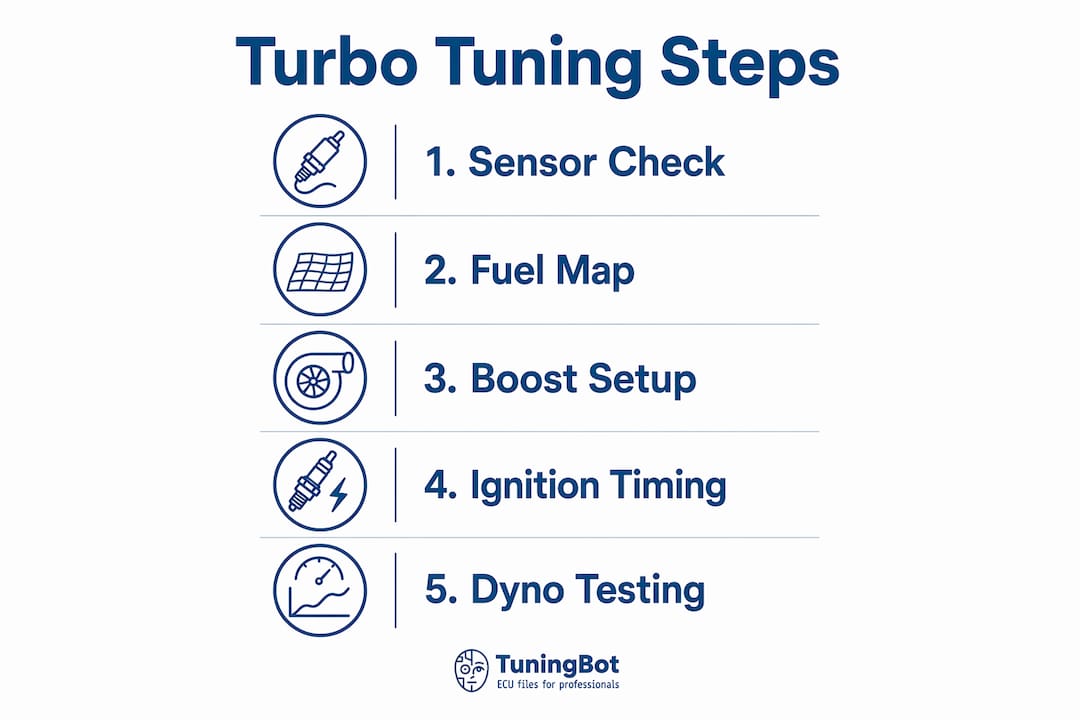

Folgen Sie für jede Turbokartekalibrierung dieser Sequenz:

1. Eine Basiskarte erstellen. Read the stock ECU file and log a full pull on the dyno before making any changes. This gives you a reference for AFR, boost, and timing at every load point.
2. Verify supporting hardware. Fuel pump and injector upgrades require corresponding ECU scaling before you touch boost targets. Confirm injector size, fuel pressure, and pump flow rate are logged and match the ECU’s injector scaling values.
3. Set conservative boost targets. Reduce the wastegate duty cycle map values by 10–15% from your intended final target. This gives the engine room to spool safely while you verify fueling.
4. Adjust the fuel map first. At low load and partial throttle, confirm AFR stays within the target window. Rich is safer than lean at this stage. Correct any cells that show lean spikes before increasing boost.
5. Increase boost in stages. Raise wastegate duty cycle incrementally, logging each run. Watch for boost spikes above the target, which indicate the wastegate control loop needs PID adjustment.
6. Refine ignition timing. With boost and fueling stable, add timing in small increments at each load point. Stop immediately if the knock sensor activates. The goal is maximum brake torque timing without knock.
7. Validate across the full RPM range. Run the engine from idle through redline at full throttle. Confirm AFR, boost, and timing match targets at every point on the map.

Pro-Tipp: Log coolant temperature and intake air temperature on every dyno run. Heat soak between runs changes the knock threshold significantly. A timing value that is safe on a cold engine can cause knock on a heat-soaked one.

The coordination between boost and fuel maps during this process is where most tuners spend the most time. A boost ramp that arrives faster than the fuel map can compensate produces a momentary lean condition at the point of peak boost onset. Slowing the wastegate duty cycle ramp rate in the mid-RPM range often resolves this without requiring large fuel map changes.

Welche fortschrittlichen Techniken verbessern die Optimierung des boost und das Ansprechverhalten des Turbos?

Predictive boost control algorithms represent the most significant advancement in turbo ECU calibration over the past decade. Instead of reacting to a boost error after it occurs, a predictive algorithm reads throttle rate, gear position, and ambient pressure to pre-position the wastegate before the boost event begins. Predictive boost control combined with dynamic timing retard during spool-up reduces turbo lag and improves throttle response by 10–15%. That improvement is measurable on a dyno and immediately noticeable in driver feel.

Multi-dimensional mapping integrates throttle rate, gear selection, ambient pressure, and temperature to produce a more accurate boost and fueling response across all conditions. A 4D map adds a third axis beyond RPM and load, typically ambient air temperature or barometric pressure. This matters most for vehicles that operate across a wide range of altitudes or climates.

Automated calibration frameworks take this further. An SAE-validated automated framework explored approximately one million calibration candidates in roughly 36 hours using standard laptop parallel computation. That speed means a near-optimal preliminary map can be generated before a tuner ever touches the dyno. The tuner’s role shifts from manual cell-by-cell adjustment to verification and refinement of an already-optimized starting point.

Neural network digital twin simulations extend this further by creating a virtual engine model that predicts how map changes will affect output before any physical testing. You can also review AWD-specific tuning considerations when boost optimization interacts with torque distribution systems, which adds another layer of calibration complexity.

Key advantages and risks of advanced methods:

• Vorteil: Predictive algorithms reduce turbo lag without sacrificing peak boost targets.
• Vorteil: Automated frameworks cut preliminary calibration time from days to hours.
• Vorteil: Digital twin simulations reduce the number of destructive test cycles.
• Risk: Aggressive automated maps can exceed component limits if hardware constraints are not coded into the framework.
• Risk: Multi-dimensional maps require more sensor inputs, and a faulty sensor corrupts more of the map simultaneously.

Pro-Tipp: When using automated calibration outputs, always impose hard limits on boost pressure and ignition advance before the first physical dyno run. The algorithm optimizes for performance targets, not component survival. Your hardware limits must be the boundary conditions.

Wichtige Erkenntnisse

Turbo tuning map optimization requires coordinated calibration of boost pressure, fuel delivery, and ignition timing maps, supported by proper hardware and a structured, data-driven workflow.

Was wir aus jahrelanger Turbo-Kalibrierungsarbeit gelernt haben

The most common mistake we see in turbo ECU calibration is treating the fuel map as an afterthought. Tuners focus on boost targets and ignition timing, then wonder why the engine runs rough at partial throttle. The fuel map governs drivability at every load point below full throttle, and a poorly calibrated fuel map produces flat spots, hesitation, and elevated exhaust temperatures that shorten component life.

The second persistent myth is that a bolt-on turbo upgrade delivers power on its own. Ignoring calibration after hardware upgrades leads directly to knock, lean conditions, and poor drivability. The factory ECU has no knowledge of the new turbo’s flow characteristics. It will default to conservative fueling and timing that leaves power on the table while still running the engine outside safe parameters for the new hardware.

We advocate for treating turbo calibration as a system, not a series of isolated adjustments. Boost, fuel, and ignition interact at every operating point. Changing one without reviewing the others produces unpredictable results. Iterative data logging across the full RPM and load range is the only reliable method. Advanced automation tools accelerate the process, but they do not replace the judgment required to interpret knock data, read a compressor map, or recognize when a sensor reading is corrupted.

The tuners who produce the most consistent results are the ones who log everything, change one variable at a time, and treat every dyno run as a data collection exercise rather than a power hunt.

— TuningBot Technisches Team

TuningBots professioneller Turbo-ECU-Kalibrierungs-Workflow

TuningBot gives workshops a direct way to turn a turbo ECU read into a calibrated, checksum-safe file without registration barriers, prepaid credits, or unclear pricing. For turbocharged petrol and diesel platforms, the file must coordinate boost targets, wastegate duty cycle, fuel delivery, ignition timing, torque monitoring, and safety limiters as one system. That is exactly where engineer-reviewed file support matters.

Workshops can upload the original ECU file through Datei tunen, check service availability on ECU-Service-Abdeckung, review supported operations on ECU-Dienste, and verify costs in the public ECU-Tuning-Preisliste. This matters because turbo map work is not the place for vague quotes, hidden credit systems, or generic files.

TuningBot supports Bosch, Continental, Delphi, Marelli, Denso, Siemens, Keihin, ZF, and other major ECU families, with compatibility for professional tools including Alientech KESS3, AutoTuner, Magic Motorsport, CMD, Dimsport, and PCMFlash. Services include Stage 1, Stage 2, Stage 3, big turbo remaps, torque limiter calibration, boost control optimization, checksum correction, DTC handling, DSG/TCU tuning, and related ECU services.

For workshops building or refining turbo calibration workflows, the 2026 ECU remapping techniques guide covers current methods for boost map editing, checksum handling, and file verification across supported platforms. TuningBot also provides Korrektur der ECU-Datei checksum as a standalone service, which is a required step after any map modification to prevent ECU rejection of the modified file.

FAQ

Was ist die Turbo-tuning-Kartenoptimierung?

Turbo tuning map optimization is the ECU calibration process of adjusting boost pressure, fuel delivery, and ignition timing tables to match a turbocharged engine’s actual airflow and performance requirements. It is the standard term for what tuners perform after any turbocharger upgrade or modification.

Warum erfordert ein Turbo-Upgrade eine ECU-Neukalibrierung?

A stock ECU calibration is built around the factory turbo’s flow characteristics. An upgraded turbo moves more air, and without recalibration, the ECU runs the engine lean and fails to reach the new turbo’s power potential.

Wie ist die richtige Reihenfolge für die Anpassung von Turbo-ECU-Maps?

Beginnen Sie mit der Überprüfung der Kraftstoffkennlinie bei geringer Last, legen Sie anschließend konservative boost-Zielwerte fest und verfeinern Sie dann den Zündzeitpunkt in kleinen Schritten. Zeichnen Sie bei jedem Durchlauf stets die AFR- und Klopfdaten auf, bevor Sie die Last oder den boost-Wert erhöhen.

Wie verringert die vorausschauende boost-Steuerung das Turboloch?

Die vorausschauende boost-Steuerung erfasst die Drosselklappenstellung und die Gangposition, um das Wastegate bereits vor Beginn des boost-Vorgangs vorzustellen. Dieser Ansatz, kombiniert mit einer dynamischen Zündverzögerung während des Hochdrehzahlvorgangs, verbessert das Ansprechverhalten der Drosselklappe um 10–15% im Vergleich zu statischen Kennfeldstrategien.

Können automatisierte Kalibrierungswerkzeuge einen professionellen tuner ersetzen?

Automatisierte Frameworks können nahezu optimale vorläufige Kennfelder erstellen, indem sie eine große Anzahl von Kalibrierungskandidaten schnell durchspielen, wie durch SAE-Forschung bestätigt wurde. Ein professioneller tuner muss jedoch weiterhin die Hardware-Grenzen überprüfen, die Sensordaten auswerten und die Ergebnisse auf einem Prüfstand validieren, bevor das Kennfeld in einem Fahrzeug eingesetzt wird.
