Was ist Bench Tuning? Ein professioneller ECU-Leitfaden

Unter „Bench tuning“ versteht man den Vorgang, bei dem ein Steuergerät physisch aus einem Fahrzeug ausgebaut und direkt an spezielle Prüfstandsgeräte für remapping angeschlossen wird, um Kalibrierungen außerhalb des Bordnetzes des Fahrzeugs durchzuführen. Diese Methode ermöglicht den direkten Zugriff auf den gesamten Speicher des Steuergeräts und umgeht die OBD-Port-Einschränkungen, die Hersteller zunehmend über Gateway-Module und verschlüsselte Firmware durchsetzen. Da die Sicherheitsvorkehrungen der Steuergeräte in den Modelljahren nach 2018 und nach 2020 verschärft wurden, hat sich das „Bench tuning“-Verfahren zur Standardmethode für die professionelle Kalibrierung von gesperrten, exotischen oder beschädigten Steuergeräten entwickelt. TuningBot unterstützt diesen Arbeitsablauf für alle gängigen Steuergerätemarken, darunter Bosch, Continental, Marelli, Delphi und Denso.

Was ist die Bank tuning und wie funktioniert sie technisch gesehen?

Das Gerät „Bench tuning“ verbindet das Steuergerät über dessen eigene Anschlusspins direkt mit einem Programmiergerät, wobei das Gerät nicht über das 12-V-Bordnetz des Fahrzeugs, sondern über eine geregelte externe Stromversorgung mit Strom versorgt wird. Das Steuergerätegehäuse bleibt während des gesamten Vorgangs versiegelt. Dies ist der wesentliche Unterschied zwischen dem Bench tuning und dem Boot tuning: Der Prüfstand tuning wird an die Pins des Steuergeräts angeschlossen ohne das Gehäuse zu öffnen, während die Methode tuning invasiver ist und für Steuergeräte reserviert ist, auf die bench mode aufgrund extremer Herstellerspezifikationen security keinen Zugriff hat.

Der Arbeitsablauf für die Werkbank tuning folgt in professionellen Werkstätten einer festgelegten Reihenfolge:

1. ECU-Entfernung. Das Steuergerät ist geortet, vom Fahrzeugkabelbaum getrennt und ausgebaut. Dieser Schritt erfordert fahrzeugspezifisches Wissen über die Montageorte und Steckverbindertypen des Steuergeräts.
2. Bankverbindung. Das Steuergerät wird über den entsprechenden Anschlussstecker an ein Programmiergerät angeschlossen. Geräte wie Alientech KESS3, AutoTuner, Magic Motorsport und CMD unterstützen alle bench mode mit entsprechenden Anschlusskabeln.
3. Stromversorgung anschließen. Ein geregeltes 12V Labornetzteil ist mit den Strom- und Masseansch.
4. Kommunikation und Leseverständnis. Das Programmierwerkzeug stellt eine Verbindung zum Steuergerät her und führt einen vollständigen Speicherlesevorgang durch, wobei die gesamte Firmware einschließlich geschützter Kalibrierungsbereiche erfasst wird.
5. Kalibrierung und schreiben. Der Tuner modifiziert die Kalibrierungsdatei und schreibt sie zurück in das Steuergerät. Vor dem Flashen wird eine Checksum-Korrektur durchgeführt.
6. Neuinstallation der Steuergeräte. Das Steuergerät wird wieder mit dem Fahrzeugkabelbaum verbunden und eingebaut. Anschließend wird das Fahrzeug auf korrekte Funktion getestet.

Die Vollbank-Verfahren tuning typischerweise 2–8 Stunden, abhängig von der Zugänglichkeit des Steuergeräts und der Komplexität des Fahrzeugs. Dieser Zeitrahmen bezieht sich auf den Arbeitsaufwand für Aus- und Einbau, nicht auf die Kalibrierungsarbeit selbst.

Pro-Tipp: Lesen Sie die ECU immer zweimal aus, bevor Sie irgendetwas modifizieren. Der Vergleich zweier identischer Auslesewerte bestätigt die Integrität der Kommunikation und schließt partielle Datenfehler aus, bevor Sie auch nur ein einziges Byte schreiben.

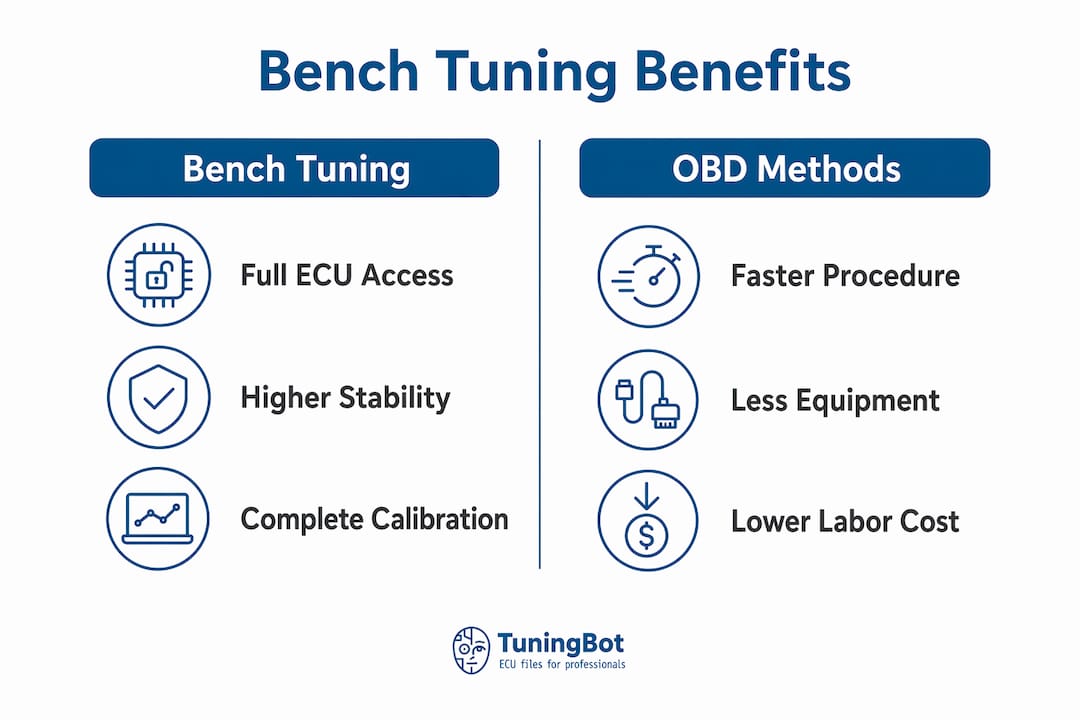

Welche Vorteile bietet der Prüfstand tuning gegenüber OBD-Verfahren?

Fachleute entscheiden sich für das Prüfgerät tuning aus Gründen, die über das bloße „bypassing“ eines gesperrten OBD-Anschlusses hinausgehen. Diese Methode bietet eine grundlegend stabilere und umfassendere Arbeitsumgebung als jeder OBD-basierte Ansatz.

Die Kernvorteile sind:

• Vollständiger Speicherzugriff. Bench mode ermöglicht einen Vollspeicher-Lesevorgang der ECU für Sicherung und Wiederherstellung, einschließlich geschützter Bereiche, die von OBD-Lesegeräten nicht erreicht werden können. Dies ist die Grundlage für sicheres Arbeiten mit ECU-Software.
• Elektrische Stabilität. Die Prüfstandsumgebung eliminiert Batteriespannungsschwankungen, die fehlerhafte OBD-Schreibvorgänge verursachen. Ein geregeltes Netzteil hält die Spannung während des Lese- und Schreibzyklus konstant.
• Fähigkeit zur Wiederherstellung der ECU. Ein „bricked“ oder beschädigtes Steuergerät kann nicht über OBD kommunizieren. Die Wiederherstellung ist nur über einen Prüfstand möglich, weshalb der Prüfstand tuning für jede Werkstatt, die sich mit fehlgeschlagenen Flash-Vorgängen befasst, unverzichtbar ist.
• Gesperrte Steuergeräte-Kompatibilität. Die Methode „Bench tuning“ ist das Standardverfahren, wenn der OBD-Anschluss gesperrt oder nicht zugänglich ist, was bei Fahrzeugen, die zwischen 2018 und 2020 hergestellt wurden, häufig der Fall ist.
• Universelle Fahrzeugabdeckung. Das Gerät tuning ist kompatibel mit seltenen Fahrzeugmodellen, älteren Plattformen und Steuergeräten mit beschädigten Daten, die von OBD-Geräten nicht gelesen werden können.

Die Vor- und Nachteile sind real. Die tuning-Methode erfordert mehr Arbeitsaufwand, höhere Investitionen in die Ausrüstung und mehr Zeit pro Auftrag. Die Kosten liegen in der Regel zwischen 400 und 1.000 £, je nach Komplexität des Fahrzeugs und Zugänglichkeit des Steuergeräts, im Vergleich zu den geringeren Kosten und der schnelleren Abwicklung bei OBD remapping. Für Werkstätten bedeutet dies, dass das tuning-Verfahren als Premium-Service und nicht als Standard-remap-Verfahren berechnet wird.

Pro-Tipp: Profis schätzen bench mode nicht wegen der höheren Ausgangsleistung, sondern wegen der Stabilität und Vollständigkeit. Eine vor jeder Anpassung durchgeführte vollständige Speichersicherung ist Ihre Absicherung gegen jeden nachfolgenden Kalibrierungsfehler.

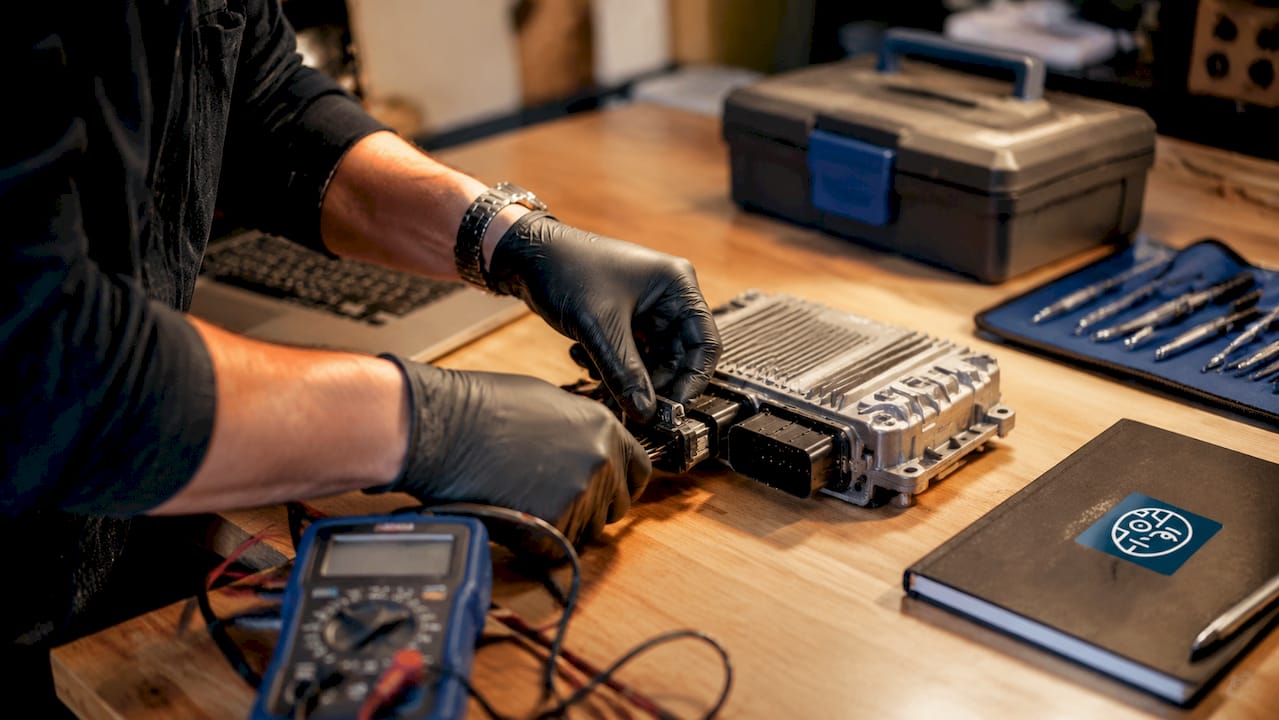

Welche Ausrüstung und welche Sicherheitsvorschriften sind für den Arbeitstisch tuning erforderlich?

Die Wirksamkeit des tuning-Prüfstands hängt von der Qualität der Ausrüstung und der Disziplin bei der Arbeitsablaufgestaltung ab. Mangelhafte Ausrüstung ist die Hauptursache für Schäden an der Steuereinheit während der Prüfstandstests, nicht die Prüfstandmethode selbst.

Die wesentliche Hardware für ein professionelles Werkstatt-Setup umfasst:

• Reguliertes 12-V-Labornetzteil. Dies ist nicht verhandelbar. Fahrzeugbatterien liefern unter Last eine instabile Spannung. Ein Labornetzteil hält eine feste Spannung und einen festen Stromgrenzwert ein und schützt das Steuergerät vor Spitzen während der Kommunikation.
• Korrekte Pinbelegung des Kabelbaums. Für jedes Steuergerät vom Typ model ist ein spezieller, auf dessen Pinbelegung abgestimmter Steckerbaum erforderlich. Die Verwendung eines falschen Steckerbaums birgt die Gefahr von Kurzschlüssen und dauerhaften Schäden am Steuergerät.
• Bench-Programmierwerkzeug. Tools wie Alientech KESS3, AutoTuner und CMD unterstützen bench mode mit geprüften ECU-Protokollen. Das Tool muss die jeweilige ECU-Variante unterstützen, an der gerade gearbeitet wird.
• Pinout-Dokumentation. Professionelle tuning-Workflows im Labor stützen sich auf verifizierte Pinbelegungen als Grundlage, um Schäden zu vermeiden und eine erfolgreiche ECU-Kommunikation sowie das Flashen sicherzustellen.
• ESD-Schutz. Elektrostatische Entladungen können ECU-Bauteile beschädigen. Eine antistatische Matte und ein Handgelenkband gehören zur Standardausstattung jeder professionellen Werkstatt.

Die Risiken bei der tuning-Prüfbank ergeben sich aus einer falschen Pinbelegung oder minderwertigen Stromquellen, nicht aus der Prüfbankmethode an sich. Werkstätten, die über geregelte Stromquellen und gut dokumentierte Verfahren verfügen, führen sicherere und zuverlässigere Prüfbank-Sitzungen durch als solche, die auf improvisierte Aufbauten zurückgreifen. Für tuners, die ihre erste Prüfbank aufbauen, ist die ECU-Programmierhandbuch Das Kapitel TuningBot behandelt ausführlich die Werkzeugauswahl, Verdrahtungsstandards und die Fehlerbehebung.

Standardisierte Werkstattprotokolle sind genauso wichtig wie die Hardware. Jede Arbeit am Prüfstand sollte nach einer schriftlichen Vorgehensweise erfolgen: Pinbelegung überprüfen, Einstellungen der Stromversorgung bestätigen, zweimal lesen, die Originaldatei sichern, modify, checksum überprüfen, schreiben und testen. Abweichungen von dieser Reihenfolge führen zu Fehlern.

Was sind die gängigen Irrtümer bezüglich der Bank tuning?

Mehrere hartnäckige Mythen führen dazu, dass tuners entweder den tuning-Test unnötigerweise meidet oder mit falscher Zuversicht an ihn herangeht. Indem man diese Mythen direkt anspricht, schafft man realistische Erwartungen.

• Mythos: Für die Wartung des tuning muss das Gehäuse des ECU geöffnet werden. Das ist falsch. Die Platine tuning wird an die externen Anschlusspins der ECU angeschlossen. Das Öffnen des Gehäuses ist die Definition des „Boot tuning“, was eine separate und aufwendigere Vorgehensweise darstellt.
• Mythos: Der Bench tuning ist gefährlicher als der OBD tuning. Fachleute aus der Branche bestätigen, dass der Prüfstand tuning an sich keine Gefahr darstellt. Risiken ergeben sich aus Fehlern bei der Ausrüstung und bei der Vorgehensweise. Die Umgebung am Prüfstand ist in der Regel sicherer als das fahrzeugeigene elektrische Netz.
• Mythos: Physische Schäden sind ein bankspezifisches Risiko. Das größte physische Risiko besteht beim Ausbau und Wiedereinbau des ECU, nicht während der Arbeit am Prüfstand selbst. Durch den sorgfältigen Umgang mit Steckverbindern und Befestigungsteilen lässt sich dieses Risiko größtenteils vermeiden.
• Mythos: Die Bank tuning ist nur für Spezialisten gedacht. Die Arbeit am Prüfstand tuning erfordert Schulungen und die richtige Ausrüstung, ist aber eine erlernbare Fertigkeit. Viele Werkstätten erweitern ihr Angebot um Prüfstandskapazitäten als logische Weiterentwicklung des OBD-tuning.
• Mythos: OBD tuning ist insgesamt immer schneller und günstiger. OBD tuning ist pro Sitzung schneller, doch ein fehlgeschlagener OBD-Schreibvorgang bei einem gesperrten ECU kann weitaus mehr Zeit für die Wiederherstellung kosten, als eine Sitzung am Prüfstand von vornherein gekostet hätte.

Die zunehmende Verbreitung von ECU- und ecurity-Protokollen zwingt die tuning-Community dazu, Werkbanktechniken als notwendige Weiterentwicklung einzuführen. Werkstätten, die tuning-Werkbanktechniken als optional betrachten, werden feststellen, dass ihre Fahrzeugabdeckung schrumpft, sobald neuere Modelle mit vollständig eingeschränktem OBD-Zugriff auf den Markt kommen.

Wie wird die Prüfbank Tuning in modernen Umgebungen der Automobilindustrie eingesetzt?

Die tuning-Werkbank ist keine Nischentechnik. Sie gehört zu den Kernleistungen jeder professionellen tuning-Werkstatt, die eine breite Fahrzeugpalette betreut. Die Anwendungsfälle, in denen die tuning-Werkbank die richtige oder sogar die einzige Methode ist, nehmen von Jahr zu Jahr zu.

Dienstleistungen zur Freischaltung am Prüfstand gehen noch einen Schritt weiter. Spezialisierte Anbieter bieten Verfahren zur Freischaltung von ECU-Geräten am Prüfstand an, die mit fortschrittlicher Verschlüsselung gesperrt sind, und ermöglichen so nach Abschluss der Freischaltung die Kompatibilität mit Standard-tuning-Software. Für diese Dienstleistungen muss das ECU-Gerät häufig an den Anbieter versandt werden. Die Arbeitsablauf für die Marelli-Steuereinheit tuning Ein anschauliches Beispiel: Bei Marelli ECUs in Fahrzeugen, die nach 2020 gebaut wurden, ist häufig ein bench mode erforderlich, um auf Kalibrierungsdaten zuzugreifen, die über OBD nicht erreichbar sind.

Der Prüfstand tuning ist zudem direkt mit den Workflows zur Korrektur und Dateivalidierung des checksum integriert. Nach einem Lesevorgang am Prüfstand muss die binäre Rohdatei einer checksum-Überprüfung unterzogen werden, bevor Kalibrierungsänderungen zurückgeschrieben werden. Wird dieser Schritt übersprungen, entsteht eine Datei, die vom ECU abgelehnt wird oder beim Start Fehlercodes verursacht. Für Werkstätten, die einen wiederholbaren Prüfstandsprozess tuning aufbauen möchten, ist die Kombination des Prüfstandszugangs mit einer zuverlässigen Online-Dateidienst tuning reduziert die Durchlaufzeit von Kalibrierarbeiten erheblich.

Die ABT tuning-Ansatz veranschaulicht, wie leistungsorientierte Workshops integrate-Prüfstandstechniken in ihren Standard-Arbeitsablauf für Fahrzeuge integrieren, bei denen der OBD-Zugang eingeschränkt oder unzuverlässig ist.

Wichtige Erkenntnisse

Bench tuning ist die maßgebliche Methode für den vollständigen Speicherzugriff, die Wiederherstellung und die Kalibrierung bei Fahrzeugen mit Sperre oder solchen, die nach 2020 hergestellt wurden, bei denen OBD tuning blockiert oder unzuverlässig ist.

Die Realität rund um die Werkbank tuning – die die meisten Werkstätten erst zu spät erkennen

Nach unseren Erfahrungen mit tuners auf einer Vielzahl von ECU-Plattformen besteht der größte Fehler, den Werkstätten begehen, darin, den tuning-Prüfstand als letzten Ausweg zu betrachten. Zunächst wird versucht, bei einem gesperrten ECU-Fahrzeug OBD durchzuführen, der Schreibvorgang schlägt fehl, das ECU-Fahrzeug wechselt in einen Wiederherstellungsmodus, und nun ist der Einsatz des tuning-Prüfstands unter Zeitdruck zwingend erforderlich, anstatt wie geplant. Dieser Ablauf kostet mehr Zeit und birgt ein höheres Risiko als der direkte Einsatz des Prüfstands bei jedem Fahrzeug, bei dem der OBD-Zugriff ungewiss ist.

Die zweite Erkenntnis ist, dass bei der Qualität der Ausrüstung nicht gespart werden darf. Ein minderwertiges Netzteil, das eine instabile Spannung liefert, beschädigt ECU-Bausteine. Ein Kabelbaum mit falscher Pinbelegung führt zu Kurzschlüssen. Das sind keine theoretischen Risiken. Es handelt sich um die häufigsten Ursachen für Schäden an ECU-Bausteinen, die wir bei Reparaturfällen beobachten. Die Investition in ein hochwertiges, geregeltes Netzteil und eine geprüfte Kabelbaum-Bibliothek macht sich bereits nach dem ersten ECU bezahlt, den Sie nicht ersetzen müssen.

Die Hersteller machen bei ECU Sicherheit keine Abstriche. Secure-Gateway-Module, verschlüsselte Bootloader und rollierende Sicherheit-Token gehören bei Fahrzeugen des Modelljahres 2026 zur Standardausstattung. Bench tuning ist keine Notlösung für diese Systeme. Es ist die strukturierte Antwort der Branche darauf. Werkstätten, die sich jetzt die entsprechenden Kapazitäten für Bench tuning aufbauen, sind bestens aufgestellt, um die Fahrzeuge zu warten, die den Markt im nächsten Jahrzehnt dominieren werden. Diejenigen, die dies nicht tun, werden feststellen, dass sich ihr umsatzrelevanter Fahrzeugbestand von Jahr zu Jahr verringert.

— TuningBot Technisches Team

Die professionellen remapping-Ressourcen von TuningBot für den tuning-Prüfstand

TuningBot bietet professionelle ECU- und remapping-Dateien sowie Kalibrierungsunterstützung für Werkstätten, die tuning-Workflows am Prüfstand durchführen. Die Plattform unterstützt alle gängigen ECU-Marken, darunter Bosch, Continental, Marelli, Delphi und Denso, und ist kompatibel mit tuning-Werkstattgeräten wie Alientech KESS3, AutoTuner, Magic Motorsport, CMD und PCMFlash.

Werkstätten können „Bench-Read“-ECU-Dateien direkt auf Datei tunen ohne Registrierung und ohne Guthaben. Die Dateien werden von echten Ingenieuren kalibriert, zügig zurückgesendet und an die ECU-Familie, die Auslesemethode, die Softwareversion und den angeforderten Service angepasst. Die öffentliche Preisliste macht die Preise vor der Arbeit transparent, während ECU-Service-Abdeckung hilft dabei, die unterstützten Lösungen zu überprüfen, bevor das ECU ausgebaut wird. Für Werkstätten, die den tuning-Tisch als Premium-Service erweitern, ist das ECU-Dienste Übersicht und Werkstattbetrieb model-Leitfaden So preist, positioniert und skaliert man Werkbankarbeit, ohne jeden Auftrag in eine individuelle Verhandlung zu verwandeln:1. Positionierung (Das Angebot standardisieren) - Schaffe feste Service-Pakete statt offener Angebote. Definiere klare Leistungsumfänge (z. B. "Grundüberholung", "Standard-Reparatur") mit exakten Inhalten und definierten Grenzen. - Nutze ein Menü-Preissystem. Der Kunde wählt aus vorgegebenen Optionen, genau wie im Restaurant. Das signalisiert Fachkompetenz und lässt keinen Raum für Rabattfeilscherei. - Schließe Sonderwünsche aus oder bepreise sie als klar definierte "Add-ons" mit Aufpreis.2. Preisgestaltung (Rentabilität sichern) - Kalkuliere von innen nach außen: Ermitteln Sie Ihren Wunsch-Stundensatz (inklusive Fixkosten, Material, Auslastungsrisiko und gewünschter Marge) und multipliziere ihn mit der realistischen Bearbeitungszeit. - Biete Festpreise statt nach Aufwand abzurechnen. Das belohnt Effizienz (wenn Sie schneller sind, steigt Ihr effektiver Stundenlohn) und gibt dem Kunden Budgetsicherheit, ohne dass Sie rechtfertigen müssen, warum ein Handgriff länger gedauert hat. - Führe eine obligatorische Diagnose- oder Begutachtungsgebühr ein. Wenn Kunden ein detailliertes Angebot wollen, zahlen sie dafür vorab eine Pauschale, die bei Auftragsvergabe verrechnet wird. Das filtert Zeitdiebe heraus.3. Skalierung (Prozesse automatisieren) - Erstelle klare Arbeitsanweisungen (SOPs – Standard Operating Procedures) für jeden Arbeitsschritt an der Werkbank, damit auch Angestellte oder Subunternehmer exakt in Ihrer Qualität arbeiten können. - Automatisiere den administrativen Prozess: Nutzen Sie digitale Buchungs- und Abrechnungstools (z. B. feste Online-Formulare für die Auftragsannahme, automatisierte Rechnungsstellung), bei denen der Kunde vor Arbeitsbeginn die AGB und Festpreise digital akzeptieren muss. - Setze auf Vorauszahlung oder Zahlung bei Abholung. Keine Werkbankarbeit verlässt die Werkstatt ohne beglichene Rechnung; das eliminiert zeitraubendes Mahnwesen und Preisdiskussionen im Nachhinein.

Für Arbeitsabläufe im Labor ist dies von Bedeutung: Der kostspielige Teil besteht oft im Zugriff auf ECU sowie in den Risiken bei der Entfernung, Einrichtung und Wiederherstellung. Ein klar definierter Dateiservice-Prozess ermöglicht es dem Labor, die Kontrolle über den physischen Auftrag zu behalten, während TuningBot die Kalibrierungsebene schnell und transparent abwickelt.

FAQ

Was ist die Bank tuning, einfach ausgedrückt?

„Bench tuning“ bezeichnet den Vorgang, bei dem ein ECU aus einem Fahrzeug ausgebaut und an ein externes Programmiergerät angeschlossen wird, um Kalibrierungsdaten auszulesen, zu modifizieren und zu schreiben. Dadurch erhält man direkten Zugriff auf den gesamten Speicher des ECU, ohne den OBD-Anschluss des Fahrzeugs zu nutzen.

Ist die Bank tuning dasselbe wie der Boot tuning?

Nr. Die Prüfbank tuning wird bei geschlossenem Gehäuse an die externen Anschlusspins des ECU angeschlossen. Für die Boot-Prüfung tuning muss das Gehäuse des ECU geöffnet werden, um Zugang zu den internen Prüfpunkten zu erhalten; diese Prüfung ist für ECU-Geräte vorgesehen, die mit dem bench mode nicht erreicht werden können.

Wann ist die Bank tuning erforderlich?

Das Gerät tuning wird benötigt, wenn der OBD-Anschluss durch ein Secure-Gateway-Modul gesperrt oder blockiert ist, wenn der Flash-Speicher eines Steuergeräts beschädigt oder ausgefallen ist oder wenn für sichere Kalibrierungsarbeiten ein vollständiges Auslesen und Sichern des Speichers erforderlich ist.

Wie lange dauert eine tuning-Sitzung am Prüfstand?

Eine vollständige tuning-Prüfstandssitzung, einschließlich Ausbau, Kalibrierung und Wiedereinbau des Steuergeräts, dauert in der Regel 2 bis 8 Stunden, je nach Komplexität des Fahrzeugs und Zugänglichkeit des Steuergeräts.

Welche Werkzeuge werden für die Werkbank tuning benötigt?

Für das Gerät tuning sind ein geregeltes 12-V-Labornetzteil, ein mit dem Gerät kompatibles Programmierwerkzeug wie Alientech KESS3 oder AutoTuner, der passende Anschlusskabelbaum für das jeweilige ECU-Modell sowie eine verifizierte Anschlussbelegungsdokumentation für das zu bearbeitende Gerät erforderlich.
