Checkliste für LKW-ECU-Remapping in Europa für Techniker

Eine Checkliste für die ECU remapping bei europäischen Lkw ist ein strukturierter, schrittweiser Prozess, der die sichere Kalibrierung, die Leistungsoptimierung tuning und die Validierung nach remap für schwere Dieselmotoren regelt. Die ECU-Kalibrierung remapping, offiziell als „ECU-Kalibrierung“ bezeichnet, optimiert die werkseitig programmierten Parameter im Motorsteuergerät, um die Leistung, das Drehmoment und die Kraftstoffeffizienz zu verbessern. Professionelle Stage-1-Kalibrierung remapping für Turbodieselmotoren erzielt Zuwächse von 25–351 TP50T bei Leistung und Drehmoment sowie bei der Kraftstoffersparnis von 10–15%. Diese Zahlen sind für Fuhrparkmanager von Bedeutung, die Strecken mit hoher Kilometerleistung betreiben, da sich die Kraftstoffeinsparungen über den gesamten Fuhrpark hinweg schnell summieren. Die IMI-Tuning-Qualifikation setzt den anerkannten professionellen Standard für diese Arbeit in Europa, und jeder Schritt dieser Checkliste spiegelt dieses hohe Maß an Sorgfalt wider.

1. Welche entscheidenden Diagnoseschritte vor remapping sind in der Checkliste aufgeführt?

Die remap-Diagnose vor dem Eingriff bildet die Grundlage jeder sicheren Lkw-Steuergerät-Anleitung nach tuning. Das Überspringen dieses stage-Schritts ist der häufigste Grund dafür, dass remap-Maßnahmen fehlschlagen oder zu Motorschäden führen. Branchenübliche Best Practices schreiben vor eine vollständige diagnostische Basislinie, bevor eine Kalibrierungsdatei geschrieben oder hochgeladen wird.

Die folgenden Parameter müssen vor Beginn der Kalibrierungsarbeiten überprüft und protokolliert werden:

• Ladedruck: Bestätigen Sie, dass der Turbolader unter Last innerhalb der OEM-Spezifikation liefert.
• Raildruck: Überprüfen Sie, ob das Common-Rail-System im Leerlauf und bei maximaler Last den Zieldruck hält.
• Einspritzungs-Ansprechzeiten: Identifizieren Sie verschlissene oder abweichende Einspritzdüsen, bevor sie Kalibrierungsdaten verfälschen.
• Batteriespannung: Stellen Sie eine stabile Versorgung über 12,4 V sicher, um unterbrochene Programmiersitzungen zu vermeiden.
• DTC-Codes: Alle Fehlercodes löschen und alle aktiven oder anstehenden Codes, die auf mechanische Probleme hindeuten, dokumentieren.
• Kühlmittel- und Öltemperatur: Bestätigen Sie, dass die Maschine die normale Betriebstemperatur erreicht und hält, bevor die Protokollierung beginnt.
• Abgastemperatur (EGT) Basis-Abgastemperaturmesswerte schützen nach der Kalibrierung vor thermischer Überlastung.

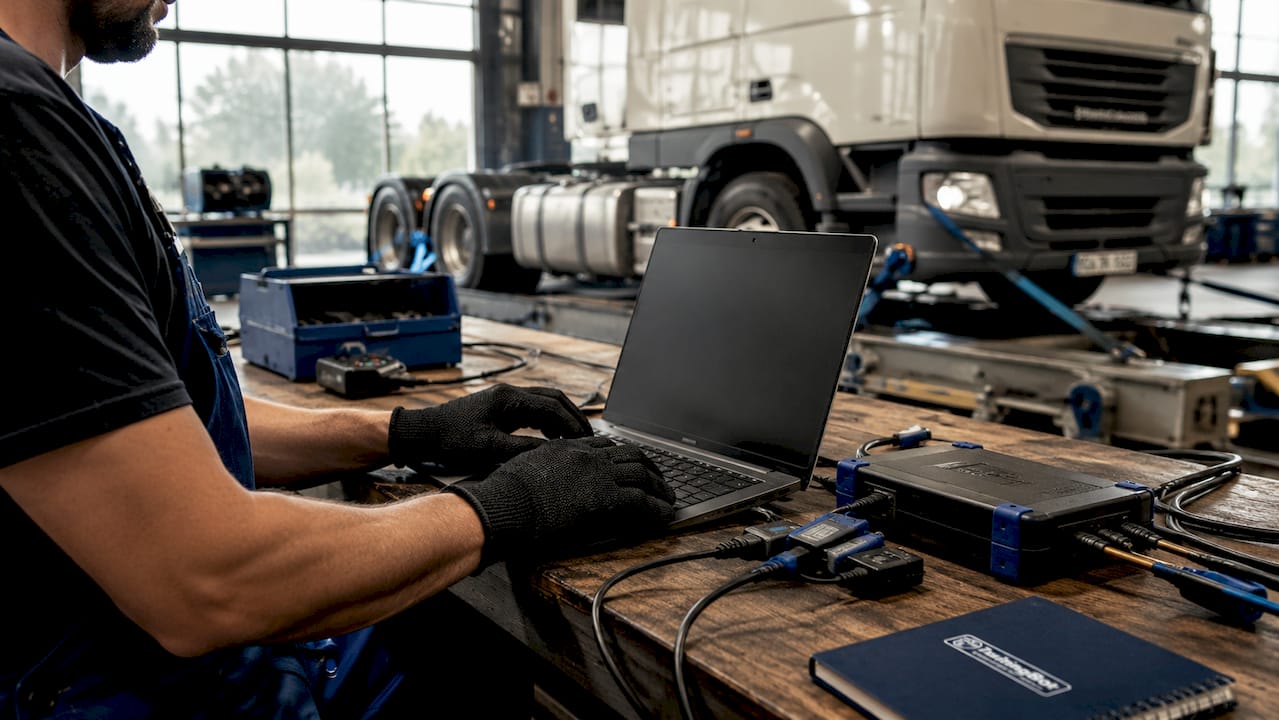

Baseline-Logging unter realen Lastbedingungen gibt dem Kalibrator ein ehrliches Bild davon, wo der Motor tatsächlich arbeitet, und nicht dort, wo die OEM-Map ihn vermutet. Diese Daten werden zum Bezugspunkt für jede folgende Parameteranpassung.

Pro-Tipp: Bei Schwerlast-Lkw sollte die Basisdatenerfassung stets in einer Werkstattumgebung durchgeführt werden, wobei das Fahrzeug auf einem Prüfstand steht oder unter kontrollierter Straßenlast betrieben wird. Mobile Diagnosetests am Straßenrand können die dauerhaften Belastungsbedingungen nicht nachbilden, unter denen eine Injektorabweichung oder Undichtigkeiten am boost zutage treten.

2. So wählen Sie die richtigen Reifen der Typen remapping und stage für europäische Lkw aus

Die Auswahl des richtigen stage ist die wichtigste Entscheidung bei jeder europäischen Checkliste für Lkw-Motoren vom Typ tuning. Eine falsche Wahl führt zu mechanischen Belastungen, für die der Motor nicht ausgelegt ist.

1. Phase 1 (nur Software): Passt den Einspritzzeitpunkt, die boost-Drucksollwerte und die Drehmomentgrenzen im Rahmen der mechanischen Toleranzen der Serienkomponenten an. Dies ist der richtige Ausgangspunkt für Flottenfahrzeuge und alle Lkw, die noch unter die Herstellergarantie fallen. Typische Leistungssteigerungen liegen bei Turbodieselmotoren ohne Hardware-Eingriffe im Bereich von 25–35%.
2. Stage 2 (Hardware-Upgrades erforderlich): Erfordert aufgerüstete Ladeluftkühler, Einspritzdüsen oder Turboladerkomponenten, bevor die Kalibrierungsdatei geschrieben wird. Die Anwendung einer Stage 2 Map auf serienmäßige Hardware beschleunigt den Verschleiß und führt zum Erlöschen jeglicher verbleibender Garantieansprüche.
3. Flottenspezifische Kalibrierung Flottenmanager sollten das Drehmoment im mittleren Drehzahlbereich gegenüber der Spitzenleistung priorisieren. Ein gut abgestimmtes remap, das auf das Drehmoment im mittleren Drehzahlbereich ausgelegt ist, reduziert Gangwechsel, verringert die Wärmeentwicklung und verlängert die Lebensdauer des Antriebsstrangs bei hohen Laufleistungen.
4. Vermeiden Sie generische Standardkarten: Generische Karten, die mechanische Grenzen ignorieren, führen zu Turboladerschäden, Injektorausfällen und Fehlfunktionen der Emissionskontrolle. Eine fahrzeugspezifische Bewertung ist bei Schwerlastanwendungen nicht optional.

Die Sicherer Tuning-Workflow Ab Stage 1 müssen die Kalibrierungsdatei an die tatsächlichen mechanischen Bedingungen des Fahrzeugs angepasst werden, nicht an ein generisches Motorfamilienprofil.

3. Wesentliche Schritte während des ECU-Kalibrierungsprozesses

Der Kalibriervorgang selbst folgt einer festen Reihenfolge. Abweichungen von dieser Reihenfolge führen zu schwer nachvollziehbaren und kostspieligen Korrekturfehlern.

Auslesen und Dokumentieren der Original-ECU-Datei Dies ist der erste praktische Schritt. Die Stammdatei muss an mindestens zwei sicheren Speicherorten gespeichert werden, bevor mit der modifizierung begonnen werden kann. Diese Sicherungskopie dient als Wiederherstellungspunkt, falls die Kalibrierung zu unerwarteten Ergebnissen führt.

Kalibrierungsparameter ändern umfasst die Kraftstoffeinspritzmenge, den Einspritzzeitpunkt, die boost-Drucksollwerte und die Drehmomentgrenzwerte. Nur Abrufkarten für Fahrer anpassen Ohne entsprechende Anpassung löst die Drehmoment-Interventionslogik Limp mode aus oder erzeugt bei europäischen Lkw-Steuergeräten ein ignoriertes Ausgangssignal. Alle Ebenen der Drehmomentkarte müssen aufeinander abgestimmt angepasst werden.

Checksum-Korrektur und Binärvalidierung müssen auf jede Parameteränderung folgen. Eine falsche Checksum führt dazu, dass das Steuergerät die Datei ablehnt oder sich unvorhersehbar verhält. TuningBot bietet die Checksum-Korrektur als separaten, optionalen Service für unterstützte ECU-Familien an – für den Fall, dass Ihr Tool sie beim Schreiben nicht übernimmt.

Modul-Update-Sequenz ist entscheidend für Lkw mit CPC- und MCM-Architekturen. CPC muss vor MCM aktualisiert werden um Kommunikationsfehler zwischen module und dauerhafte ECM-Fehler zu vermeiden. Eine Umkehrung dieser Reihenfolge kann das MCM unbrauchbar machen und eine Wiederherstellung durch einen Fachbetrieb erforderlich machen.

Die folgende Tabelle fasst den Kalibrierungsablauf und das Hauptrisiko bei jedem stage zusammen:

Pro-Tipp: Nachdem Sie die Kalibrierungsdatei geschrieben haben, führen Sie einen kurzen Datenerfassungslauf bei geringer Last durch, bevor Sie Tests unter Volllast vornehmen. Dies bestätigt, dass die ECU die Datei korrekt akzeptiert hat und keine sofortigen Fehlercodes auftreten, bevor Sie den Motor belasten.

4. Welche Validierungsverfahren nach remap gewährleisten die Zuverlässigkeit?

Bei der Validierung nach dem remap-Vorgang zeigt sich der Unterschied zwischen professioneller Kalibrierung und dem Dateiaustausch unter Laien. Ein remap ist kein einfacher Dateiaustausch. Um sicherzustellen, dass die Kalibrierung unter realer Belastung wie vorgesehen funktioniert, sind strukturierte Tests erforderlich.

Die Checkliste für die Kernvalidierung umfasst:

• Prüfstandstests: Führen Sie das Fahrzeug auf einem Rollenprüfstand durch, um die tatsächliche Leistung und das Drehmoment zu messen. Die Validierung auf dem Prüfstand gewährleistet wiederholbare Sicherheits- und Leistungstests, die im Fahrbetrieb nicht reproduzierbar sind.
• Datenprotokolle davor und danach: Erfassen Sie die Motorparameter an identischen Lastpunkten vor und nach remapping. Dies ist der einzige objektive Nachweis dafür, dass die Kalibrierungsziele erreicht wurden.
• Überprüfung des thermischen Verhaltens: Überwachen Sie die Abgastemperatur (EGT), die Kühlmitteltemperatur und die Öltemperatur unter Dauerbelastung. Ein thermischer Durchbruch nach einem remap deutet darauf hin, dass die Kalibrierung die sicheren Grenzwerte überschreitet.
• Abgasuntersuchung: Überprüfen Sie, ob die Abgasrauchbildung innerhalb akzeptabler Grenzwerte bleibt. Übermäßige Rauchentwicklung deutet auf eine Überfütterung hin, die Einspritzdüsen und DPF-Systeme beschädigt.
• Klopfdetektionsüberprüfung: Überprüfen Sie das Datenprotokoll auf eventuelle Klopfereignisse. Klopfen bei einem Dieselmotor deutet auf einen falschen Einspritzzeitpunkt oder einen zu hohen Zylinderdruck hin.
• Kraftstoffverbrauchsverifizierung Vergleichen Sie den tatsächlichen Kraftstoffverbrauch vor und nach dem Umbau über mindestens einen vollständigen Betriebszyklus hinweg. Flottenmanager sollten mit messbaren Verbesserungen rechnen, nicht nur mit einer Steigerung der Spitzenleistung.

Mobile tuning ist für Schwerlast-Lkw mit hohen Belastungszyklen in der Regel nicht ausreichend. Eine Werkstatt-Prüfstandumgebung ist der richtige Rahmen für die Validierung an Nutzfahrzeugen.

5. Workflow-Vergleich: Mobil vs. Werkstatt vs. kundenspezifische Kalibrierung

Nicht alle remapping-Workflows bieten für europäische Schwerlast-Lkw das gleiche Maß an Sicherheit oder Leistung. In der folgenden Tabelle werden drei gängige Ansätze anhand der Kriterien verglichen, die für Nutzfahrzeuganwendungen am wichtigsten sind.

Die kundenspezifische Kalibrierung, bei der ein qualifizierter Ingenieur das Kennfeld iterativ anhand realer Daten erstellt und verfeinert, ist der richtige Ansatz für europäische Lkw, die unter anhaltenden Hochlastbedingungen betrieben werden. Der Leitfaden zu den remapping-Techniken 2026 von TuningBot deckt die gesamten Workflow-Kriterien für die Kalibrierung auf professionellem Niveau bei schweren Dieselfahrzeugen ab.

Das Wichtigste in Kürze

Eine vollständige Checkliste für die europäische Lkw-Steuergeräte-Kalibrierung remapping umfasst eine Diagnose vor der Umstellung auf remap, eine fahrzeugspezifische Kalibrierung mit abgestimmten Anpassungen der Drehmomentkurve, die korrekte Reihenfolge der module-Updates sowie eine auf dem Prüfstand durchgeführte Validierung nach der Umstellung auf remap, um sichere Leistungssteigerungen zu bestätigen.

Was wir aus fehlgeschlagenen Lastwagen gelernt haben

Die teuersten remap-Modelle, die wir bei TuningBot sehen, sind nicht diejenigen, bei denen sofort ein Defekt auftrat. Es sind diejenigen, die drei Monate lang liefen, bevor ein Turbolader ausfiel oder ein Einspritzventil riss. Zu diesem Zeitpunkt ist die ursprüngliche Kalibrierungsdatei für den original bereits verloren gegangen, der Techniker, der die Arbeiten durchgeführt hat, ist nicht mehr erreichbar, und der Fuhrparkleiter bleibt auf einer Reparaturrechnung sitzen, die die Kraftstoffeinsparungen, die der remap eigentlich hätte bringen sollen, bei weitem übersteigt.

Das Muster ist fast immer dasselbe. Jemand hat die diagnostische Basisprüfung vor remap übersprungen, ein generisches Kennfeld aus einem Filesharing-Forum angewendet und die Sache als erledigt betrachtet. Kein Prüfstand. Kein Vergleich der Datenprotokolle. Keine Überprüfung der Drehmomentregelung. Der Motor lief, also schien der Auftrag abgeschlossen zu sein.

Flottenmanager sollten darauf bestehen, die Datenprotokolle vor und nach der Kalibrierung jedes remap einzusehen. Kann eine Werkstatt diese nicht vorlegen, wurde die Kalibrierung nicht fachgerecht durchgeführt. Die Vorteile der ECU remapping sind real und gut dokumentiert, materialisieren sich jedoch nur dann, wenn der Prozess vollständig eingehalten wird. Eine strukturierte Checkliste ist keine Bürokratie. Sie macht den Unterschied aus zwischen einem Lkw, der 200.000 Meilen lang besser läuft, und einem, der nach 50.000 Meilen überholt werden muss.

— TuningBot Technisches Team

Professionelle Unterstützung für das ECU-Remapping durch TuningBot

TuningBot provides professional-grade ECU remapping files for European heavy-duty trucks, covering Bosch, Continental, Delphi, Marelli, and Denso ECU families. Every file is prepared around the original truck file, with torque map coordination and engineer review before delivery (checksum correction available as a service), so fleets and workshops are not relying on generic diesel maps.

Techniker und Fuhrparkmanager können serienmäßige ECU-Dateien direkt über die TuningBot-Plattform hochladen – ganz ohne Registrierung und ohne Guthaben. Die Preisgestaltung ist transparent durch die TuningBot Preisliste, kann die Abdeckung überprüft werden in ECU-Service-Abdeckung, und Dateien können gesendet werden von Datei tunen. Die Plattform unterstützt alle gängigen Programmiertools, einschließlich Alientech KESS3, AutoTuner, Magic Motorsport, CMD, Dimsport und PCMFlash. Für das vollständige Angebot an ECU-Dienste, TuningBot liefert kalibrierte Lkw-Dateien mit echtem Support durch Ingenieure und schneller Bearbeitungszeit.

FAQ

Was umfasst eine Checkliste für das Lkw-ECU-Remapping in Europa?

Eine Checkliste für die Lkw-Steuergeräte der Baureihe remapping umfasst die Diagnose vor remap, die Auswahl von stage, die Anpassung der Kalibrierungsparameter, die Korrektur von checksum, die Abfolge der Aktualisierung von module sowie die Validierung nach remap auf dem Prüfstand. Jeder Schritt muss durchgeführt werden, um sichere und wiederholbare Leistungssteigerungen zu gewährleisten.

Wie viel Leistungssteigerung kann ein remap der Stage 1 bei einem Diesel-Lkw erzielen?

Das „Professional Stage 1 remapping“-Tuning für Turbodieselmotoren sorgt für eine Leistungs- und Drehmomentsteigerung von 25–35% sowie eine Kraftstoffersparnis von 10–15%. Die Ergebnisse hängen vom mechanischen Zustand des Motors und der Qualität der Kalibrierungsdatei ab.

Warum reicht Mobile remapping für Schwerlast-Lkw nicht aus?

Dem mobilen remapping fehlen die für die Validierung der Kalibrierungssicherheit bei hochbelasteten Nutzfahrzeugen erforderliche diagnostische Genauigkeit und der Zugang zu einem Leistungsprüfstand. Eine Werkstattumgebung mit Fahrgestell-Leistungsprüfstand ist der richtige Rahmen für den europäischen Lkw remapping.

Was passiert, wenn CPC und MCM modules in der falschen Reihenfolge aktualisiert werden?

Ein Update des MCM vor dem CPC führt zu module-Kommunikationsfehlern und kann dauerhafte ECM-Fehler verursachen, die eine Reparatur in der Werkstatt erfordern. Gemäß den Vorgaben des Herstellers muss immer zuerst das CPC und anschließend das MCM aktualisiert werden.

Sind handelsübliche remap file-Ersatzteile für europäische Lkw sicher?

Generische Kennfelder, die nicht auf den spezifischen mechanischen Zustand des Fahrzeugs ausgelegt sind, verursachen Turboladerschleiß, Injektorausfälle und Fehler in der Abgasreinigung. Für sichere Ergebnisse bei Nutzfahrzeugen ist eine fahrzeugspezifische Kalibrierung mit vollständiger diagnostischer Baseline-Protokollierung erforderlich.
