Marelli ECU Tuning Workflow: Professioneller Leitfaden 2026

Marelli ECU Tuning Workflow: Werkzeuge, OBD, Bench-Modus und Validierung

Der Arbeitsablauf für das Marelli-ECU-Tuning ist definiert als die strukturierte Abfolge aus Hardware-Vorbereitung, ECU-Datenextraktion, Kennfeldkalibrierung, Dateiflashing und Validierung nach dem Flashing, die erforderlich ist, um die Motorparameter bei Fahrzeugen mit Marelli-Steuerung sicher anzupassen. Fachleute, die mit FCA-Plattformen wie dem Fiat 500, Alfa Romeo und Jeep arbeiten, haben es mit Marelli-ECU-Familien wie den Serien 9GF und 12GF zu tun, für die jeweils spezifische Werkzeuge und Protokolle erforderlich sind. Die korrekte Umsetzung dieses Arbeitsablaufs vom ersten Schritt an entscheidet darüber, ob ein Tuning saubere Leistungssteigerungen liefert oder zu Fahrbarkeitsfehlern führt. Dieser Leitfaden deckt alle Aspekte ab, von der Werkzeugauswahl über OBD- und Prüfstandsprogrammierung bis hin zur Fehlerbehebung bei den häufigsten Fehlerquellen.

Welche Werkzeuge und Software sind für das Marelli-ECU-Tuning unerlässlich?

Der Arbeitsablauf beim Marelli-ECU-Tuning beginnt mit der Zusammenstellung der richtigen Hardware- und Softwarekomponenten, bevor überhaupt am Fahrzeug gearbeitet wird. Fehlt auch nur eine einzige Komponente – insbesondere das Security-Gateway-bypass-Kabel –, kommt der Prozess auf modern-FCA-Plattformen vollständig zum Stillstand.

OBD vs. Bench-Programmierung Hardware

Bei der OBD-Programmierung wird der Diagnoseanschluss des Fahrzeugs (OBD-II) genutzt, um Daten aus dem Steuergerät zu lesen und zu schreiben, ohne das Gerät physisch auszubauen. Bei der Programmierung am Prüfstand muss das Steuergerät aus dem Fahrzeug ausgebaut und direkt an die Leiterplatte oder die Anschlussstifte angeschlossen werden. Bench mode bietet eine stabile, unterbrechungsfreie Verbindung, die für einen tieferen Zugriff auf die ECU und security-gesperrte Einheiten geeignet ist, während OBD schneller ist und bevorzugt wird, wenn die ECU model und das Fahrzeug security dies zulassen. Informationen zur Auswahl von Werkzeugen und Protokollen finden Sie unter TuningBot Werkzeugkauf-Leitfaden.

Bei den modern-FCA-Marelli-Steuergeräten stellt das SGW (Security Gateway) die entscheidende Sicherheitsbarriere dar. Das Marelli 12GF unterstützt OBD Programmierung nur in Verbindung mit dem SGW-Bypass-Kabel MMS03.001 und der zwingend vorgeschriebenen ECU-Nachkalibrierung nach dem Flashen. Ohne dieses Kabel wird die ECU alle Kommunikationsversuche über den Diagnoseanschluss ablehnen. Dies ist keine optionale Hardware. Es ist eine Voraussetzung.

Essentielle Software für die Marelli-Kalibrierung

Zu den Kalibrierungssoftware-Optionen für die Marelli-Steuergeräte remapping gehören drei Haupttools: IAWDiag für die Auswahl von Kombinationen und Varianten, Flex (von Magic Motorsport) für OBD- und Prüfstand-Flashing-Vorgänge sowie TunerPro für die Bearbeitung von Kennfeldern und die Visualisierung von Parametern. Jedes Tool deckt eine bestimmte Phase des Arbeitsablaufs ab, und die meisten professionellen Werkstätten setzen alle drei ein.

Fahrzeugdiagnosesoftware wie Alientech KESS3 oder AutoTuner bietet zusätzliche Funktionen, indem sie das Scannen von Fehlern vor dem Tuning und die Überprüfung der Fehlercodes nach dem Flash ermöglicht. TuningBot unterstützt Dateidienste, die mit all diesen Plattformen kompatibel sind, was bedeutet, dass sich Ihre mod-optimierten Kennfelder nahtlos in Ihre bestehende Toolkette integrieren lassen.

Pro-Tipp: Verifizieren Sie immer, ob Ihre Flex-Lizenz die spezifische Marelli-ECU-Familie, an der Sie arbeiten, beinhaltet, bevor Sie das Fahrzeug buchen. Lizenzlücken bei 12GF- oder 9GF-Varianten sind eine häufige Ursache für verschwendete Werkstattzeit.

Die Schritt-für-Schritt-Anleitungen für das Marelli ECU-Tuning umfassen typischerweise folgende Punkte:1. **Diagnose und Datenerfassung:** * Anschluss des Diagnosegeräts an den OBD-II-Port des Fahrzeugs. * Auslesen von Fehlercodes und Livesensordaten, um den aktuellen Zustand des Motors und der ECU zu verstehen. * Durchführung einer Probefahrt, während Daten aufgezeichnet werden, um spezifische Betriebsparameter unter verschiedenen Lastbedingungen zu erfassen.2. **Analyse der Original-Software (Mappe):** * Auslesen der originalen Software (Map) aus der Marelli ECU mit spezieller Tuning-Software und Hardware (z.B. Flasher, Bench-Tuning-Adapter). * Analyse der vorhandenen Kennfelder (Zündung, Einspritzung, Ladedruck, Drosselklappensteuerung etc.). * Identifizierung von Bereichen, die optimiert werden können, basierend auf den gesammelten Fahrdaten, dem Fahrzeugtyp und den Tuning-Zielen (Leistungssteigerung, Kraftstoffeffizienz, Ansprechverhalten).3. **Modifikation der Kennfelder:** * Feinabstimmung der Zündzeitpunkte je nach Drehzahl und Last. * Anpassung der Kraftstoffeinspritzmengen, um ein optimales Luft-Kraftstoff-Verhältnis (AFR) zu gewährleisten. * Regulierung des Ladedrucks (bei Turbomotoren) zur Erzielung der gewünschten Leistung. * Optimierung anderer Parameter wie Drosselklappenöffnung, Leerlaufdrehzahl, Drehmomentbegrenzer, Drehzahllimiter etc. * Eventuell Anpassung von Kennfeldern für Startverhalten, Kaltlauf oder Emissionskontrolle.4. **Prüfstandsläufe (Leistungsoptimierung):** * Installation des Fahrzeugs auf einem Leistungsprüfstand (Rollenprüfstand oder Allradprüfstand). * Durchführung von Messläufen, während die modifizierte Software aufgespielt und getestet wird. * Iterative Anpassung der Kennfelder basierend auf den gemessenen Leistungsdaten (PS, Nm), AFR und anderen Parametern. * Beobachtung der Motortemperaturen und anderer kritischer Werte während der Prüfstandsläufe.5. **Feinabstimmung und Validierung:** * Nach den Prüfstandsläufen erfolgt oft eine weitere Feinabstimmung im realen Fahrbetrieb, um sicherzustellen, dass die Änderungen auch im täglichen Gebrauch gut funktionieren. * Erneute Datenerfassung und gegebenenfalls kleinere Anpassungen. * Überprüfung der Betriebssicherheit und Zuverlässigkeit der modifizierten Software.6. **Abschluss und Dokumentation:** * Aufspielen der finalen, optimierten Software auf die Marelli ECU. * Speicherung der originalen und der modifizierten Software zur Dokumentation. * Erstellung eines Berichts über die durchgeführten Arbeiten und die erzielten Ergebnisse (z.B. Leistungsgewinn).**Wichtige Hinweise:*** **Spezialwerkzeug und Software:** Für das Tuning von Marelli ECUs ist spezielle Hardware (z.B. ein OBD-Tuner, JTAG- oder BDM-Adapter) und Tuning-Software (z.B. WinOLS, ECM Titanium) erforderlich. * **Fachkenntnisse:** Ein tiefgreifendes Verständnis der Motorentechnik, der Funktionsweise von Steuergeräten und der spezifischen Marelli ECU-Architektur ist unerlässlich. * **Risiken:** Unsachgemäßes Tuning kann zu Motorschäden, Problemen mit der Abgasnorm oder der Lebensdauer von Komponenten führen. * **Rechtliche Aspekte:** Änderungen an der Motorsteuerung können die Typgenehmigung des Fahrzeugs erlöschen lassen und sind in vielen Ländern nur mit entsprechender Zulassung erlaubt.

Eine professionelle Marelli-Steuergerät-Abstimmung erfolgt nach einem festgelegten Ablauf. Das Überspringen von Schritten – insbesondere des Zustandschecks und der Sicherung der stages – ist die häufigste Ursache für Schäden am Steuergerät und unwiederherstellbare Dateien.

1. Fahrzeugdiagnose vorab einrichten. Schließen Sie Ihr Diagnosegerät an und suchen Sie nach aktiven und gespeicherten Fehlercodes. Eine gründliche Fahrzeuginspektion Dies ist vor dem Tuning zwingend erforderlich, da die erhöhte mechanische Belastung durch die mod-Parameter bereits vorhandene Fehler verschlimmert und zu schweren Motorschäden führen kann. Löschen Sie keine Fehlermeldungen, bevor die mechanischen Probleme behoben sind.

2. Steuergerät-Variante und Softwareversion bestätigen. Verwenden Sie IAWDiag, um die genaue Steuergeräte-Familie, die Hardware-Nummer und die Software-Version zu identifizieren. Dies bestimmt, welche Flex-Kombination zutrifft und ob Lese-/Schreibzugriff über OBD oder auf der Werkbank erforderlich ist.

3. Entpacken und sichern Sie die ursprüngliche original-ECU-Karte. Lesen Sie die ECU mit Flex über OBD (ggf. mit SGW bypass) oder über einen Prüfstandanschluss aus. Speichern Sie die Originaldatei an mindestens zwei verschiedenen Orten, bevor Sie Änderungen vornehmen. Diese Sicherung dient als Wiederherstellungspunkt, falls etwas schiefgeht.

4. Schlüsselkalibrierungsparameter ändern. Öffnen Sie die extrahierte Datei in TunerPro oder Ihrem bevorzugten Karteneditor. Die Tuning-Prozess abdecken boost-Drucktabellen, Zündvorverstellung, Drehmomentbegrenzungen, Kraftstoffzufuhrkennfelder und rev limiters. Passen Sie die Parameter schrittweise an und dokumentieren Sie jede Änderung.

5. Korrektur checksum anwenden. Nach der mod-Kartierung, Die Korrektur checksum muss angewendet werden vor dem Flashen korrekt in die mod-Datei einfügen. Ein falscher checksum-Wert führt dazu, dass das Steuergerät die Datei ablehnt oder unmittelbar nach dem Schreiben in einen Fehlerzustand wechselt.

6. Flashen Sie die modified-Datei. Schreiben Sie die korrigierte Datei mithilfe von Flex in OBD oder bench mode zurück in das Steuergerät. Beobachten Sie den Fortschritt des Flash-Vorgangs kontinuierlich. Unterbrechen Sie während dieser Phase weder die Stromversorgung noch die Kommunikation.

7. ECU-Ausrichtung nach dem Flashen. Führen Sie bei Marelli 12GF und ähnlichen Geräten die in der Flex-Software beschriebene Nach-Flash-Kalibrierung durch. Dieser Schritt synchronisiert das Steuergerät mit der Wegfahrsperre des Fahrzeugs und anderen Steuergeräten.

8. Probefahrt und Datenaufzeichnung. Fahren Sie das Fahrzeug unter kontrollierten Bedingungen und zeichnen Sie wichtige Parameter auf, darunter den boost-Druck, die lambda-Werte, die Aktivität des Klopfsensors und die Kühlmitteltemperatur. Vergleichen Sie die aufgezeichneten Daten mit Ihren Sollwerten für die Kalibrierung.

9. Abschließende Diagnose-Scan. Nach der Probefahrt erneut auf Fehlercodes prüfen. Beheben Sie alle neuen DTCs, bevor Sie das Fahrzeug an den Kunden zurückgeben.

Pro-Tipp: Protokolliere mindestens drei Vollgasdurchläufe über den gesamten Drehzahlbereich, bevor du eine Abstimmung als abgeschlossen erklärst. Daten aus einzelnen Läufen reichen nicht aus, um ein konsistentes Kalibrierungsverhalten unter verschiedenen Umgebungsbedingungen zu bestätigen.

Häufige Herausforderungen und Fehlersuchetechniken beim Marelli ECU-Tuning

Selbst erfahrene tuners-Techniker stoßen auf Probleme, die speziell bei Marelli-Plattformen auftreten. Wenn man die Fehlermuster im Voraus kennt, lässt sich die Diagnosezeit erheblich verkürzen.

Die häufigsten Probleme lassen sich in vier Kategorien einteilen:

• Fehler beim SGW bypass. Ein defektes oder inkompatibles SGW-Bypass-Kabel verursacht Kommunikationsfehler, die Steuergerät (ECU)-Fehler vortäuschen. Ausfälle des Kabels SGW bypass gehören zu den häufigsten Problemen beim Marelli-Tuning. Testen Sie das bypass-Kabel immer an einem Fahrzeug, von dem Sie wissen, dass es einwandfrei funktioniert, bevor Sie davon ausgehen, dass das Steuergerät defekt ist.
• Kommunikationsfehler während des Flashens. Spannungsabfälle, schlechter Kontakt am OBD-Stecker oder die Energieverwaltungseinstellungen des Laptops, die die USB-Kommunikation unterbrechen, sind die Hauptursachen. Verwenden Sie eine Batterieschutz-Einheit, um die Spannung während des gesamten Flash-Vorgangs über 13,5 V zu halten.
• Händler-Software-Updates überschreiben benutzerdefinierte Karten. Offizielle Software-Updates von Vertragshändlern können die remap-Software unbemerkt überschreiben, sodass das tuner-Gerät anschließend die Abstimmung wiederherstellen muss. Weisen Sie Ihre Kunden an, Sie vor jedem Werkstattbesuch zu benachrichtigen, und vereinbaren Sie einen Termin für eine Überprüfung nach dem Besuch, um eventuell überschriebene Kalibrierungen zu erkennen und wiederherzustellen.
• Fahrbarkeitsfehler durch falsch eingestellte Parameter. Drehmomentmanagement-Tabellen, die nicht proportional zu den Änderungen an boost und der Kraftstoffzufuhr angepasst werden, führen zu Ruckeln, Drehmomentabfällen und mode-Notlaufzuständen. Passen Sie die Drehmomentgrenzwerte stets parallel zu den boost- und Kraftstoffzufuhr-Kennfeldern an, nicht unabhängig davon.

Prüfsummenfehler sind die häufigste Ursache für eine Ablehnung des Steuergeräts nach dem Flashen, die sich am einfachsten vermeiden lässt. Überprüfen Sie vor dem Schreiben, ob Ihr Korrekturtool checksum mit der jeweiligen Marelli-Softwareversion kompatibel ist. Eine Inkompatibilität zwischen dem Korrekturalgorithmus ori und der Steuergerät-Softwarevariante führt zu Fehlern, die sich nur schwer von Hardwarefehlern unterscheiden lassen.

Für eine detaillierte Aufschlüsselung der unterstützten Steuergeräteserien, Dienste und Kompatibilitätswege, die TuningBot ECU Serviceabdeckung Seite ist die beste interne Referenz.

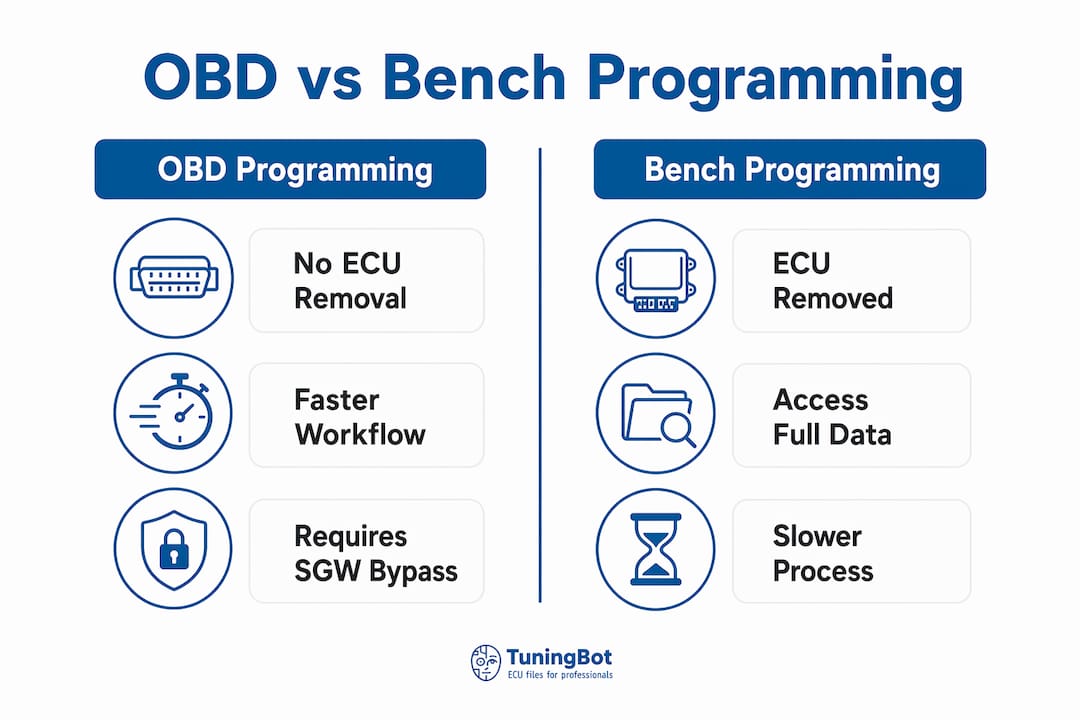

Wie vergleichen sich OBD- und Bench-Programmierung in Marelli ECU-Tuning-Workflows?

Die Wahl zwischen OBD- und Prüfstandsprogrammierung ist nicht immer eine Frage der persönlichen Präferenz. Bei vielen Marelli-Steuergerätvarianten bestimmt die security-Architektur des Steuergeräts die Methode.

Die OBD-Programmierung erfolgt über den Diagnoseanschluss des Fahrzeugs, ohne dass das Steuergerät ausgebaut werden muss. Dies ist schneller, erfordert keine Demontage und verringert das Risiko einer Beschädigung der Steckverbinder. Die Einschränkung besteht darin, dass der OBD-Zugriff vollständig von der security-Konfiguration des Steuergeräts abhängt. Moderne FCA-Marelli-Steuergeräte wie das 12GF benötigen das SGW-bypass-Kabel, um die OBD-Kommunikation zu ermöglichen, und einige ältere oder security-gesperrte Varianten unterstützen das OBD-Schreiben schlichtweg überhaupt nicht.

Bei der Programmierung am Prüfstand wird das Steuergerät aus dem Fahrzeug ausgebaut und direkt an dessen Hardware-Schnittstelle angeschlossen. Diese Methode bietet uneingeschränkten Zugriff auf den gesamten Speicher des Steuergeräts, einschließlich der Bereiche, die über OBD-Protokolle nicht erreichbar sind. Die Tischprogrammierung bleibt unverzichtbar für die erweiterte Map-Bearbeitung und für Steuergeräte mit security-Funktionen, die OBD remapping deaktivieren. Der Nachteil ist der Zeitaufwand: Die Tischarbeit verlängert den Arbeitsaufwand um 30 bis 60 Minuten für den Aus- und Einbau.

Die praktische Empfehlung für die meisten Arbeiten an Marelli 12GF-Steuergeräten auf FCA-Plattformen lautet: OBD mit SGW bypass, sofern sich das Fahrzeug in einem einwandfreien elektrischen Zustand befindet. Der Prüfstand mode ist die richtige Wahl für Steuergeräte mit beschädigter Software, security-Sperren oder wenn die OBD-Kommunikation nach der Kabelüberprüfung mit bypass fehlschlägt.

Wichtigste Erkenntnisse

Ein professioneller Arbeitsablauf für das Marelli-ECU-Tuning erfordert die richtige bypass-Hardware, geprüfte Kalibrierungssoftware, einen strukturierten, mehrstufigen Prozess sowie eine Validierung nach dem Flash-Vorgang, um stabile und zuverlässige Ergebnisse zu erzielen.

Warum der Gesundheitscheck der Schritt ist, den Fachleute auf eigene Gefahr überspringen

Aus meiner Erfahrung mit der Kalibrierung von Marelli-Steuergeräten auf verschiedenen FCA-Plattformen weiß ich: Der entscheidende Schritt, der den Unterschied zwischen einem erfolgreichen Tuning und kostspieligen Nachbesserungen ausmacht, ist die Fahrzeugzustandsprüfung vor dem Tuning. Nicht die Software. Nicht das bypass-Kabel. Die Zustandsprüfung.

Die Logik ist einfach: Eine nach dem mod-Verfahren abgestimmte Kalibrierung erhöht die mechanische Belastung. Der Ladedruck steigt, der Zündzeitpunkt wird vorverlegt und das Drehmoment steigt an. Jede vorhandene Schwachstelle im Motor – sei es ein verschlissener Einspritzdüsen, ein grenzwertiges Turbolagern oder ein undichter Ladeluftkühlerschlauch – wird unter den neuen Parametern schneller sichtbar. Der Kunde kommt mit einem Fehler zurück, der wie ein Problem mit der Abstimmung aussieht, aber tatsächlich ein bereits bestehendes mechanisches Problem ist, das durch die Abstimmung lediglich beschleunigt wurde.

Ebenso wichtig ist es, bei den Aktualisierungen der ECU-Protokolle auf dem neuesten Stand zu bleiben. Der Marelli 12GF-OBD-Zugang über SGW bypass ist eine relativ neue Entwicklung, und tuners-Nutzer, die ihre Flex-Lizenzen oder die Firmware des bypass-Kabels nicht aktualisiert hatten, wurden bei frühen FCA-12GF-Fahrzeugen vollständig vom OBD-Zugang mode ausgeschlossen. Überprüfen Sie die TuningBot ECU Serviceabdeckung Die Übernahme einer neuen ECU-Variante ist keine optionale Wartung. Sie ist eine Workflow-Vorbereitung.

Meine stärkste Empfehlung für jeden, der seinen Marelli-Kalibrierungsprozess aufbaut oder verfeinert, ist, den Professioneller Tuning-Workflow-Leitfaden als ein lebendiges Dokument, nicht als einmalige Referenz. Protokolle ändern sich, die Anzahl der ECU-Varianten nimmt zu, und der Abstand zwischen einem tuner, der seinen Prozess aktualisiert, und einem, der dies nicht tut, vergrößert sich mit jeder neuen FCA-Plattformversion.

— TuningBot Technisches Team

So unterstützt TuningBot Ihre Marelli ECU-Tuning-Projekte

TuningBot bietet professionelle ECU-Tuning-Dateien, checksum-Korrekturdienste, sowie Kalibrierungsunterstützung, die speziell für Werkstätten und tuners entwickelt wurde, die mit Marelli-Plattformen arbeiten.

Ganz gleich, ob Sie Marelli-9GF-Dateien für Alfa-Romeo-Anwendungen bearbeiten oder 12GF-Kalibrierungen auf Fiat-500-Plattformen durchführen – TuningBot liefert mod-konforme Dateien mit geprüfter checksum-Korrektur und umfassendem DTC-Management. Es sind weder Prepaid-Guthaben noch eine Registrierung erforderlich, um eine Datei hochladen und ein kalibriertes Ergebnis erhalten. Die 2026 ECU remapping-Handbuch behandelt die neuesten Techniken, die für Marelli und alle anderen wichtigen Steuergerätefamilien, die auf der Plattform unterstützt werden, anwendbar sind. Für Werkstätten, die wöchentlich mehrere Marelli-Dateien bearbeiten, arbeitet der Dateiservice von TuningBot direkt mit Alientech KESS3, Magic Motorsport Flex und AutoTuner Workflows.

FAQ

Wie sieht der Marelli ECU-Tuning-Workflow aus?

Der Arbeitsablauf beim Marelli-ECU-Tuning umfasst die strukturierte Diagnose des Fahrzeugs, das Auslesen der ursprünglichen ECU-Kennlinie, die Festlegung der Kalibrierungsparameter, die Anwendung der Korrekturen, das Flashen der angepassten Datei sowie die Validierung des Tunings durch Testfahrten und Diagnosen. Je nach ECU-Variante und Konfigurationsart werden sowohl OBD- als auch Prüfstandsprogrammierungen verwendet.

Benötige ich ein SGW bypass-Kabel für das Marelli 12GF OBD-Tuning?

Ja. Für das Marelli 12GF ist das SGW-Bypass-Kabel MMS03.001 für die OBD-Programmierung an FCA-Fahrzeugen mit der Modellreihe modern erforderlich. Ohne dieses Kabel blockiert das Security-Gateway die gesamte ECU-Kommunikation über den Diagnoseanschluss.

Welche Software wird für die Kalibrierung von Marelli ECUs verwendet?

Die primären Software-Tools sind IAWDiag zur Auswahl von Steuergerätevarianten, Flex von Magic Motorsport für OBD- und Bench-Flashing sowie TunerPro zur Bearbeitung von Kennfeldern. Diagnoseplattformen wie Alientech KESS3 und AutoTuner werden zum Scannen von Fehlern vor und nach dem Flashen verwendet.

Warum ist die checksum-Korrektur nach der mod-Kartierung von Bedeutung?

Nach dem mod-Tuning einer Marelli-ECU-Kennlinie stimmt der checksum-Wert der Datei nicht mehr mit dem Validierungsalgorithmus der ECU überein. Das Flashen einer Datei mit einem falschen checksum-Wert führt dazu, dass das Steuergerät den Schreibvorgang ablehnt oder in einen Fehlerzustand wechselt, was möglicherweise eine Wiederherstellung am Prüfstand erfordert.

Kann ein Software-Update des Händlers eine Marelli-Steuereinheit vom Typ remap überschreiben?

Ja. Händlersoftware-Updates können benutzerdefinierte ECU-Kalibrierungen stillschweigend überschreiben. Tuner sollten Kunden raten, sie vor jedem Werkstattbesuch zu benachrichtigen und eine Nachkontrolle nach dem Besuch zu planen, um überschriebene Karten zu erkennen und wiederherzustellen.
