Big Turbo Remap Stage 3: Hardware, Calibrazione e Risultati
Una calibrazione ECU remap Stage 3 per motori con turbo di grandi dimensioni è una calibrazione completamente personalizzata, progettata per funzionare in combinazione con le principali modifiche hardware mod, garantendo un aumento di potenza pari a 50–70% o più potenza superiore a quella di serie. Non si tratta di una mappatura aggressiva applicata a un motore standard. Che cos’è esattamente il “Big Turbo remap Stage 3”? È il livello più alto della mappatura ECU tuning, che richiede un turbocompressore più grande, un impianto di alimentazione potenziato, componenti interni rinforzati e un completo ridimensionamento delle mappe oltre i limiti di fabbrica. Il risultato è un veicolo radicalmente trasformato, pronto per la pista o per prestazioni estreme su strada.
Quali aggiornamenti hardware sono necessari per un stage 3 remap con turbo di grandi dimensioni?
La Fase 3 è una calibrazione ECU completamente personalizzata progettato per sincronizzarsi con hardware big turbo e aggiornamenti di supporto. La calibrazione della centralina è affidabile solo quanto l'hardware sottostante. Ogni componente della catena di erogazione della potenza deve essere in grado di gestire i carichi termici e meccanici aumentati che la messa a punto richiederà.
I seguenti aggiornamenti hardware sono obbligatori, non opzionali:
- Turbocompressore Un turbocompressore maggiorato o ibrido sostituisce l'unità OEM. I turbocompressori ibridi mantengono l'alloggiamento di serie ma utilizzano una girante del compressore più grande e componenti interni billet. I turbocompressori completamente maggiorati utilizzano un'unità completamente diversa dimensionata per il livello di potenza desiderato.
- Iniettori e pompa del carburante: Per mantenere i corretti rapporti aria-carburante a pressioni elevate boost sono necessari iniettori a portata maggiore e una pompa del carburante potenziata. Gli iniettori di serie raggiungono il loro limite ben al di sotto del fabbisogno di carburante previsto per lo Stage 3.
- Intercooler: Un intercooler frontale di grandi dimensioni (FMIC) sostituisce l'unità OEM per gestire le temperature dell'aria di sovralimentazione significativamente più elevate prodotte da un turbo più grande.
- Interni del motore: A livelli di potenza superiori a 400–450 CV, i pistoni e le bielle forgiati sostituiscono i componenti OEM fusi. Gli interni fusi si crepano sotto carichi di detonazione sostenuti che le calibrazioni di Stage 3 possono generare se qualcosa va storto.
- Frizione e volano: La frizione di serie non riesce a reggere la coppia erogata da un'elaborazione Stage 3. Un kit frizione rinforzato e un volano alleggerito sono requisiti standard.
- Impianto di scarico: Uno scarico sportivo completo riduce la contropressione e permette al turbo più grande di caricare efficientemente. L'impianto di scarico influenza direttamente la risposta (spool) del turbo velocità e erogazione costante di boost.
- Sistema di raffreddamento: Un radiatore e un interruttore dell'olio potenziati gestiscono il carico termico aggiuntivo. Le corse prolungate ad alta potenza surriscaldano un impianto di raffreddamento di serie in pochi minuti.
Frizione rinforzata, volano e componenti di raffreddamento sono importanti quanto il turbo stesso. Saltare uno qualsiasi di questi crea un anello debole che la calibrazione non può compensare.
Consiglio Pro: Prima di ordinare un file di ottimizzazione Stage 3, controlla ogni componente della costruzione rispetto al livello di potenza target. Rivedi la Prerequisiti hardware per la fase 2 come linea di base, quindi identificare quale ulteriore rinforzo la tua piattaforma specifica richiede per i carichi di Fase 3.

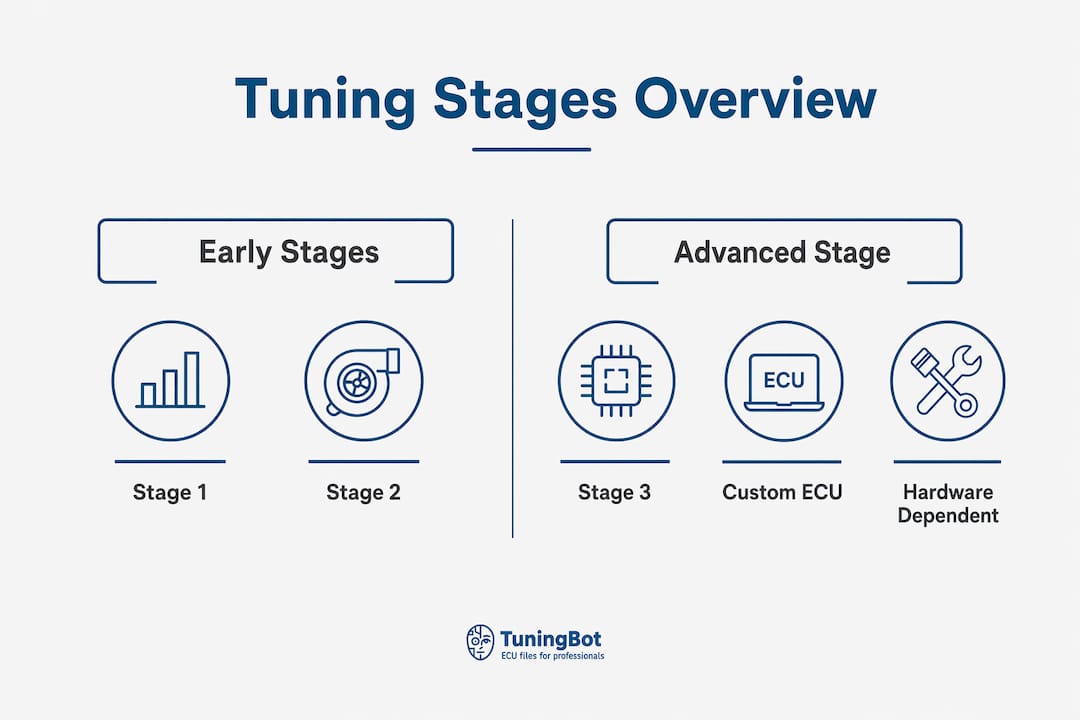

In che modo il modello stage 3 si differenzia dai modelli stage 1, stage 2 e tuning?
Gli Stage 1 e 2 del modello tuning operano entro i limiti dell'architettura hardware OEM. Lo Stage 3 invece no. Questa distinzione determina ogni aspetto relativo alla complessità, ai costi e ai tempi necessari.
| Preparazione del motore | Modifiche principali | Potenza Tipica Guadagnata | Complessità di calibrazione |
|---|---|---|---|
| Stage 1 | Solo software ECU, nessun hardware | 10–30% oltre le scorte | Basso: regolare le mappe esistenti entro i limiti OEM |
| Fase 2 | Software più hardware aggiuntivo (aspirazione, scarico, intercooler) | 20–50% oltre le scorte | Mezzo: rimodulazione del rapporto boost e rifornimento entro i limiti estesi previsti dal costruttore |
| Fase 3 | Revisione completa dell'hardware più ricalibrazione completa dell'ECU | 50–70%+ oltre le scorte disponibili | Alte: ridimensiona tutti gli assi oltre i limiti di fabbrica, logica di protezione personalizzata |
Lo Stage 1 remap regola la pressione, l’erogazione del carburante e la fasatura dell’accensione del boost all’interno della struttura delle mappe esistente nella centralina di serie. Lo Stage 2 aggiunge componenti hardware aggiuntivi e estende tali mappe al mod. Lo Stage 3 richiede che il tuner ricostruisca la calibrazione da zero sulla base di specifiche hardware completamente diverse.
I tempi di realizzazione riflettono tale complessità. Una messa a punto completa di Fase 3 richiede dalle 4 alle 8 ore di lavoro effettivo, comprese la diagnostica, lo sviluppo iniziale della calibrazione, i test su strada, la registrazione dei dati al banco prova e il perfezionamento iterativo della mappa. Le messe a punto di Fase 1 per i modelli remap vengono spesso completate in meno di un’ora. Questa differenza di tempo riflette la differenza nella profondità del lavoro di calibrazione richiesto.
La Fase 3 introduce inoltre alcuni aspetti relativi all'affidabilità che i precedenti modelli stage non presentano. Il motore tuner deve tenere conto del comportamento del motore sotto carico prolungato a temperature elevate, non solo della potenza di picco rilevata durante una prova al banco.
Quali strategie di calibrazione della centralina determinano il successo di un stage 3 remap?
La fase 3 (tuning) consiste nell'implementazione del ridimensionamento dell'hardware e delle centraline elettroniche (ECU), non semplicemente un aumento della pressione boost. La centralina deve essere ricalibrata per gestire una serie di condizioni operative completamente diverse. Ogni sistema di controllo presente nel software di gestione del motore deve essere aggiornato per tenere conto delle capacità e dei limiti del nuovo hardware.
Le principali operazioni di calibrazione in un remap Stage 3 con turbo di grandi dimensioni seguono questo flusso di lavoro:
- Riadattamento degli assi in WinOLS: Gli assi della tabella di riferimento della centralina (ECU) relativi alla pressione boost, alla quantità di iniezione e alla pressione del rail devono essere estesi oltre i limiti di fabbrica. WinOLS consente una modificazione dettagliata della memoria della centralina adattare queste tabelle al flusso d'aria dei turbocompressori più grandi e alla capacità di erogazione del sistema di alimentazione potenziato.
- Regolazione mappa controllo boost: Le mappe di richiesta di pressione boost, le mappe del ciclo di funzionamento della valvola di scarico e le soglie di protezione overboost sono state tutte riscritte per adattarsi alle caratteristiche di flusso del nuovo turbocompressore.
- Ricalibrazione della strategia di rifornimento: I valori di regolazione degli iniettori, i valori target della pressione nella linea di alimentazione e i valori target lambda sono stati aggiornati per adattarsi agli iniettori e alla pompa del carburante a portata maggiore. Un'alimentazione errata a carico elevato è la causa più rapida di danni al motore.
- Mappe di richiesta e limitazione della coppia: I limitatori di coppia di fabbrica limitano l'uscita ben al di sotto di quanto può produrre l'hardware Stage 3. Queste tabelle devono essere ridimensionate per consentire al motore di erogare il suo pieno potenziale senza attivare tagli di protezione.
- Logica di protezione termica e meccanica: La sensibilità del sensore di detonazione, le mappe di protezione della temperatura del liquido di raffreddamento e le soglie di pressione dell'olio vengono ricalibrate per adattarsi al nuovo campo operativo. La gestione del boost e dell'erogazione del carburante in condizioni di carico prolungato richiede un coordinamento preciso delle mappe per evitare danni al motore.
- Cicli iterativi di registrazione, aggiustamento e riprova: Molteplici iterazioni incrementali di test su strada e registrazione al banco prova sono richiesti per confermare la stabilità. Ogni ciclo identifica le aree in cui la calibrazione necessita di affinamento prima della successiva esecuzione.
Consiglio Pro: Quando si rivede un file di tuning Stage 3, verificare che il flusso di lavoro professionale ECU remapping include la correzione e la verifica checksum. Un checksum non corretto dopo il ridimensionamento della mappa causerà il rifiuto del file da parte della centralina o l'attivazione della modalità di funzionamento limitato mode all'avvio.
Il Sistema di turbocompressione integration è la parte tecnicamente più complessa di questo processo. La centralina deve gestire il nuovo turbo come se fosse quello di serie, il che richiede l’inserimento della sua specifica curva boost, delle caratteristiche di risposta e dei limiti di pressione in ogni tabella pertinente.
Quali guadagni di potenza e risultati concreti ci si può aspettare?
La fase 3 tuning garantisce un aumento di potenza compreso tra 50 e 70%+ rispetto alla versione di serie; il valore esatto dipende dalla piattaforma, dal turbo selezionato e dalla qualità dell’hardware di supporto. Non si tratta di valori teorici. Configurazioni reali su piattaforme prestazionali comuni dimostrano i risultati ottenibili con calibrazioni Stage 3 correttamente eseguite.
Risultati reali documentati includono:
- Volkswagen Golf R (MK7/MK8): Le configurazioni “Big Turbo Stage 3” basate sul motore EA888 raggiungono regolarmente oltre 450 HP. La potenza di serie è di circa 300 HP, il che rappresenta un aumento di oltre 50%.
- Audi S3 (8V/8Y): La stessa piattaforma EA888 risponde in modo simile. Con un turbo ibrido o full big turbo, interni forgiati e un aggiornamento completo del sistema di alimentazione, si possono raggiungere 450-500 CV con una mappa ECU calibrata correttamente.
- Ford Focus ST (2.0T EcoBoost): Lo Stage 3 tuning è in grado di quasi raddoppiare la coppia erogata sulla piattaforma EcoBoost, trasformando una hot hatch da 250 HP in una vera e propria bestia da pista da oltre 400 HP.
La tabella seguente riassume i risultati tipici ottenuti su queste piattaforme:
| Veicolo | Potenza dello stock | Fase 3 Obiettivo | Hardware chiave |
|---|---|---|---|
| VW Golf R (EA888) | ~300 CV | 450+ CV | Turbina ibrida, interni forgiati, intercooler frontale |
| Audi S3 (EA888) | ~310 CV | 460-500 CV | Turbina maggiorata, iniettori potenziati, bielle forgiate |
| Ford Focus ST (EcoBoost) | ~250 CV | 400–430 CV | Turbina maggiorata, scarico completo, frizione rinforzata |
La guidabilità quotidiana è una preoccupazione legittima a questi livelli di potenza. Una centralina Stage 3 ben calibrata gestisce l'erogazione della coppia in modo progressivo, evitando picchi di potenza bruschi e incontrollabili che producono preparazioni mal tarate. Detto questo, la maggior parte delle preparazioni Stage 3 sono ottimizzate per l'uso in pista o per una guida sportiva su strada. La qualità di marcia, il consumo di carburante e la trattabilità a basse velocità di un veicolo di serie non saranno preservati.
L'affidabilità dipende interamente dalla qualità dell'hardware e dalla calibrazione. Una messa a punto di livello 3 su componenti interni di serie causerà un guasto al motore. La mancata sostituzione dell'hardware prima di applicare una messa a punto di livello 3 è uno degli errori più comuni e costosi nel campo delle prestazioni tuning.
Punti chiave
Un turbo di grandi dimensioni Stage 3 remap richiede un'installazione completa dell'hardware e una calibrazione personalizzata della centralina (ECU) per garantire aumenti di potenza affidabili compresi tra 50 e 70% o più rispetto alla versione di serie.
| Punto | Dettagli |
|---|---|
| La fase 3 dipende dall'hardware | Ogni sistema principale deve essere aggiornato prima che inizi la calibrazione, inclusi turbocompressore, carburante e componenti interni. |
| Gli aumenti di potenza sono sostanziali | Ci si può aspettare una potenza superiore a quella di serie di 50–70%+; le versioni Golf R e Focus ST superano regolarmente i 450 HP. |
| La profondità di calibrazione è fondamentale | Sono richiesti il ridimensionamento delle mappe WinOLS, la regolazione del limitatore di coppia e la riscrittura della logica di protezione. |
| Il processo richiede da 4 a 8 ore | Diagnostica, registrazione del banco prova e affinamento iterativo della mappa definiscono il flusso di lavoro di Stage 3. |
| L'hardware di serie si guasterà | Applicare una rimappatura Stage 3 senza aggiornamenti hardware causa danni catastrofici al motore. |
La fase 3 è un'operazione di integrazione integr, non un file di messa a punto
La maggior parte delle configurazioni di Fase 3 che ho esaminato e che hanno dato esiti negativi avevano una caratteristica in comune: il tuner considerava la calibrazione come l'obiettivo principale e l'hardware come secondario. Questo approccio è sbagliato. Il file ECU rappresenta la fase finale di una configurazione che deve essere meccanicamente a posto prima ancora di iniziare qualsiasi lavoro di calibrazione.
L'errore comune che vedo più spesso è l'applicazione di una ricalibrazione Stage 3 a un motore che ha hardware Stage 2. Il turbo potrebbe essere stato potenziato, ma gli iniettori sono quelli di serie, oppure la frizione non è stata sostituita, o l'intercooler è ancora l'unità OEM. Ognuna di queste lacune crea un punto di cedimento che la taratura non può aggirare. La centralina può richiedere la corretta iniezione di carburante, ma se gli iniettori non sono in grado di erogarla, il motore gira magro sotto carico.
L'investimento di tempo e risorse per una corretta elaborazione Stage 3 è significativo. Solo l'hardware su una piattaforma Golf R o Focus ST solitamente supera le quattro cifre prima che venga registrata una singola ora di calibrazione. La calibrazione stessa, eseguita correttamente con più sessioni al banco e affinamenti iterativi, aumenta quel costo. Tagliare spese su entrambi i fronti produce un risultato inaffidabile.
Ciò che trovo più sottovalutato è il valore della fase di test iterativo. I preparatori che corrono verso una mappa finale dopo una o due passate al banco dinamometrico sacrificano la stabilità. Le preparazioni che reggono migliaia di chilometri in pista sono quelle in cui il calibrista ha dedicato tempo a perfezionare la logica di protezione e la gestione termica, non solo a inseguire i numeri di potenza massima. Rivedendo tuning, stage e guida alla pianificazione dell'hardware Prima di iniziare una costruzione, è tempo ben speso.
— TuningBot Team Tecnico
Come TuningBot supporta la tua build turbocompressa Stage 3
TuningBot fornisce file di calibrazione ECU professionali specificamente progettati per build Stage 3 con turbocompressore di grandi dimensioni su una vasta gamma di piattaforme, tra cui centraline Bosch, Continental, Delphi e Marelli. I file vengono consegnati tramite un flusso di lavoro di caricamento diretto con supporto di ingegneri dedicati, senza la necessità di crediti prepagati.
Sia che tu stia calibrando una Golf R EA888, una Focus ST EcoBoost o una piattaforma diesel con turbocompressore ibrido, il TuningBot’s Ottimizza il tuo File copre l'intero ambito di calibrazione: rimodulazione dei comandi boost, strategia di alimentazione, regolazione del limitatore di coppia e logica di protezione. La piattaforma supporta i principali strumenti tuning, tra cui Alientech KESS3, AutoTuner e Magic Motorsport. Per le officine che gestiscono diverse configurazioni Stage 3, il Matrice di copertura del servizio ECU include una copertura più ampia delle centraline (ECU) e calibrazioni aggiornate per le configurazioni hardware più recenti.
FAQ
Che cos’è un “big turbo remap Stage 3”?
Il "Big Turbo remap Stage 3" è una calibrazione della centralina (ECU) completamente personalizzata, progettata per un turbocompressore di dimensioni maggiori e per gli aggiornamenti hardware correlati, che garantisce un aumento di potenza compreso tra 50 e 70%+ rispetto alla versione di serie. Richiede un ridimensionamento completo della mappa oltre i limiti di fabbrica, non un semplice aumento di boost.
Posso utilizzare una mappatura stage 3 con componenti interni del motore di serie?
No. L'applicazione di una calibrazione Stage 3 a componenti interni di serie causa un cedimento del motore. Pistoni forgiati, bielle e un sistema di alimentazione potenziato sono obbligatori prima di caricare qualsiasi calibrazione Stage 3.
Quanto tempo ci vuole per completare un stage 3 remap?
Una messa a punto completa dello Stage 3 remap richiede dalle 4 alle 8 ore, comprese la diagnostica, la calibrazione iniziale, i test su strada, la registrazione dei dati al banco prova e la messa a punto iterativa della mappa. Le messe a punto dello Stage 3 eseguite in fretta, senza seguire questo processo, producono risultati instabili.
Quale software viene utilizzato per realizzare un stage 3 remap file?
WinOLS è lo standard di riferimento nel settore per i lavori di calibrazione di livello 3. Consente a tuners di estendere gli assi delle tabelle di ricerca della centralina (ECU) relativi alla pressione boost, alla quantità di iniezione e alla pressione del rail oltre la struttura della mappa di fabbrica, per adattarsi all'hardware con turbocompressori di grandi dimensioni mod.
Un stage 3 remap è adatto alla guida quotidiana?
Le costruzioni di Stage 3 possono essere utilizzate quotidianamente, ma sono ottimizzate per un uso ad alte prestazioni. Il consumo di carburante aumenta, la guidabilità a basse velocità cambia e l'affidabilità a lungo termine dipende interamente dalla qualità dell'hardware e del lavoro di calibrazione.
