Programmazione ECU del motore: una guida per un preparatore professionista

Guida alla programmazione della centralina motore (ECU): strumenti, passaggi e risoluzione dei problemi

La programmazione della centralina del motore (ECU) è il processo che consiste nel leggere, modificare e riscrivere il software all’interno di una centralina del motore per modificare il modo in cui un veicolo gestisce l’erogazione del carburante, la fasatura dell’accensione, la coppia erogata e i controlli delle emissioni. Il termine tecnico utilizzato nel settore per indicare questa pratica è "calibrazione della centralina" (ECU remapping o ECU calibration) e costituisce il fulcro di ogni processo di ottimizzazione delle prestazioni (tuning). Strumenti come Alientech KESS3, AutoTuner e piattaforme software quali ECM Titanium e WinOLS hanno reso accessibile alle officine di tutto il mondo la programmazione professionale delle centraline dei veicoli. Questa guida illustra l’intero processo: hardware e software necessari, procedure di programmazione passo dopo passo, sfide specifiche relative alle centraline e le pratiche di risoluzione dei problemi che distinguono le operazioni di flash pulite da costosi guasti.

Per la programmazione della centralina motore (ECU) sono necessari i seguenti strumenti e software:**Strumenti Hardware:*** **Programmatore ECU (ECU Programmer/Flash Tool):** Questo è il dispositivo principale che si collega alla centralina motore per leggere e scrivere dati sulla memoria. Esistono vari tipi di programmatori, tra cui: * **Programmatore da banco (Bench Programmer):** Consentono di programmare l'ECU collegandola direttamente al dispositivo fuori dal veicolo. Spesso richiedono una fonte di alimentazione esterna. * **Programmatore OBD-II ( OBD-II Flasher/Logger):** Questi strumenti si collegano alla porta OBD-II del veicolo e comunicano con l'ECU. Sono più convenienti per le modifiche "in auto". Alcuni strumenti OBD-II supportano solo la lettura e la scrittura di mappe, mentre altri vanno oltre. * **Programmatore JTAG/BDM:** Per alcune ECU, soprattutto quelle più vecchie o che richiedono modifiche più profonde, potrebbe essere necessario accedere direttamente a specifici pin di debug sulla scheda elettronica. * **Cablaggio (Wiring Harness/Breakout Box):** Un cablaggio specifico che permette di collegare il programmatore ECU ai pin corretti dell'ECU (sia da banco che tramite porta OBD-II). Molti programmatori vengono forniti con un set di cavi universali o specifici per marche. * **Alimentatore di laboratorio (Lab Power Supply):** Essenziale per la programmazione da banco per fornire un'alimentazione stabile e controllata alla centralina. * **Computer (Laptop/Desktop):** Necessario per eseguire il software di programmazione e gestione dei file. Un laptop è solitamente preferito per la portabilità. * **Interfaccia diagnostica (Diagnostic Interface):** A volte necessaria per leggere codici di errore, parametri in tempo reale o per eseguire procedure di inizializzazione dopo la programmazione. Molti programmatori ECU includono questa funzionalità.**Software:*** **Software di programmazione ECU (ECU Programming Software):** Fornito dal produttore del programmatore hardware. Questo software consente di: * Leggere il firmware (la mappatura originale) dalla centralina. * Scrivere nuove mappature o firmware modificati sulla centralina. * Gestire i file di mappatura (backup, caricamento, ecc.). * A volte, effettuare diagnostica base. * **Software di editing delle mappe (Map Editing Software/Tuning Software):** Questo è il software cruciale per modificare i dati letti dall'ECU. Consentono di alterare: * Parametri di iniezione del carburante. * Punti di accensione. * Limiti di coppia. * Pressione del turbo. * Limitatori di giri. * E molti altri parametri specifici del motore. Esempi noti (a seconda dell'ECU e del settore) includono WinOLS, ECM Titanium, TUNE-R, Inquisition, ecc. * **Software di flashing (Firmware Flashing Software):** A volte integrato nel software di programmazione, questo software è specifico per gestire il processo di scrittura (flashing) del nuovo firmware sulla centralina. * **Driver specifici:** Per far comunicare il programmatore hardware con il computer. * **File di mappatura originali (Original ECU Maps/Stock Files):** È fondamentale avere una copia di backup della mappatura originale prima di effettuare qualsiasi modifica. * **File di mappatura modificati (Tuned Maps):** File creati da chi effettua la calibrazione o scaricati da fonti esterne (con la dovuta cautela). * **Software di gestione delle versioni (Version Control Software):** Utile per tenere traccia delle diverse modifiche apportate a una mappatura. * **Software di assistenza e documentazione:** Manali, schemi elettrici, guide specifiche per il modello di ECU che si sta lavorando.La scelta specifica degli strumenti e del software dipende dal tipo di centralina che si desidera programmare (marca, modello, anno di produzione), dal tipo di veicolo e dal livello di intervento (es. rimappatura base, elaborazione completa, recupero centraline danneggiate).

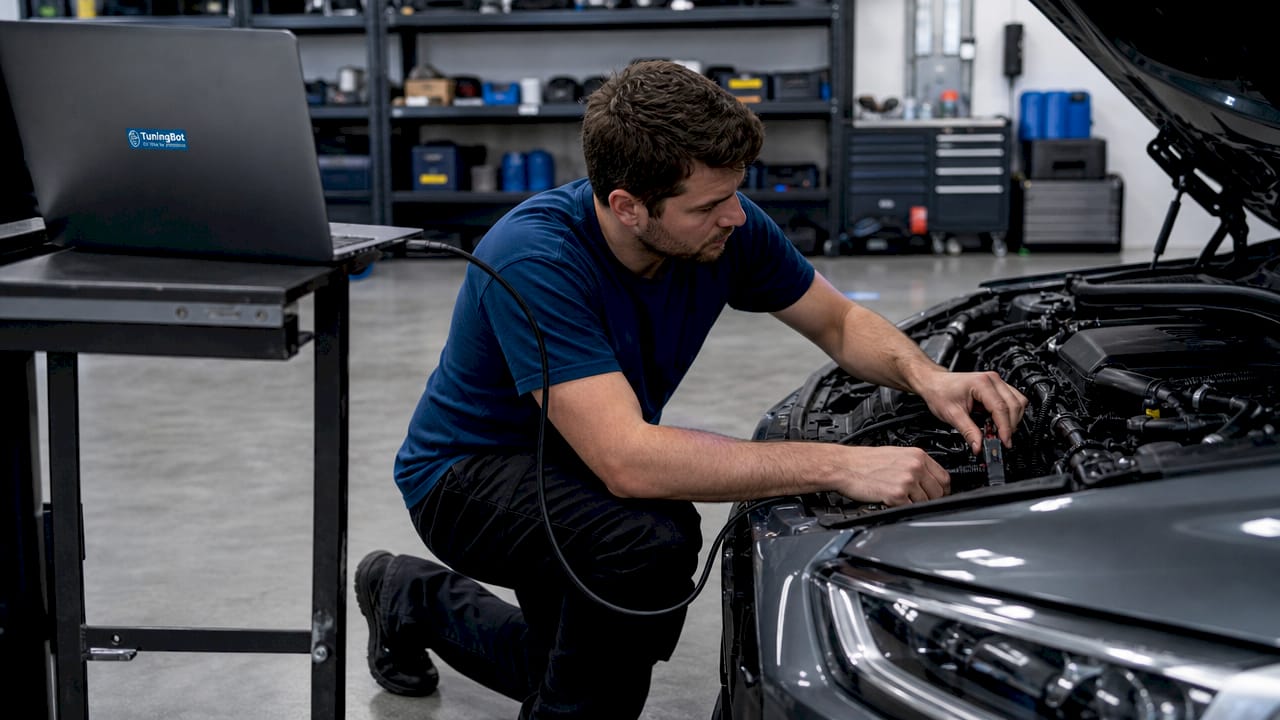

Flusso di lavoro dell'ECU tuning su laptop L'utilizzo di OBD2, del protocollo CAN e di programmatori avanzati consente di leggere, modificare e scrivere file ECU con software come ECM Titanium e WinOLS. Ciò significa che un'officina professionale non ha più bisogno di una stazione di programmazione. Un laptop modern, un cavo di interfaccia di qualità e il software adeguato costituiscono il cuore di qualsiasi configurazione di programmazione.

Il livello hardware parte dallo strumento di flashing stesso. Alientech KESS3, AutoTuner, Magic Motorsport Flex, CMD Flash e Dimsport MyGenius sono i più utilizzati in ambito professionale. Ciascuno di essi supporta una vasta gamma di marche di centraline, tra cui Bosch, Continental, Delphi, Marelli, Denso e Siemens. La scelta dello strumento determina a quali centraline è possibile accedere tramite la porta OBD e quali richiedono invece collegamenti da banco o tramite cavo boot-mode.

Dal punto di vista software, ECM Titanium offre un’interfaccia basata su mappe, ideale per i tecnici che stanno imparando a eseguire le calibrazioni, mentre WinOLS è lo standard di settore per la modifica a livello binario con pieno supporto alla correzione checksum. PCMFlash copre un’ampia gamma di piattaforme asiatiche ed europee. Per quanto riguarda specificatamente la gestione del checksum, Correzione del file ECU checksum È un passaggio imprescindibile. I checksum sono algoritmi di sicurezza integrati nei file delle centraline che devono essere corretti dopo ogni modificazione per evitare che la programmazione risulti danneggiata. La maggior parte degli strumenti professionali gestisce questa operazione automaticamente, ma la verifica manuale in WinOLS rimane la pratica migliore.

• Cavo interfaccia OBD2 o CAN abbinato al tuo strumento di flashing
• Laptop stabile con Windows 10 o 11 con RAM sufficiente per file binari
• Stabilizzatore di batteria o alimentatore da banco (minimo 13,5 V durante il flashing)
• Spazio di archiviazione di backup per i file ECU original e modified

Consiglio Pro: Verifica sempre che il firmware del tuo strumento di flashing sia aggiornato prima di iniziare una sessione. Un firmware dello strumento obsoleto è una delle cause principali di letture incomplete sulle varianti più recenti delle centraline, in particolare sulle piattaforme Bosch MG1 e Continental Simos 18.

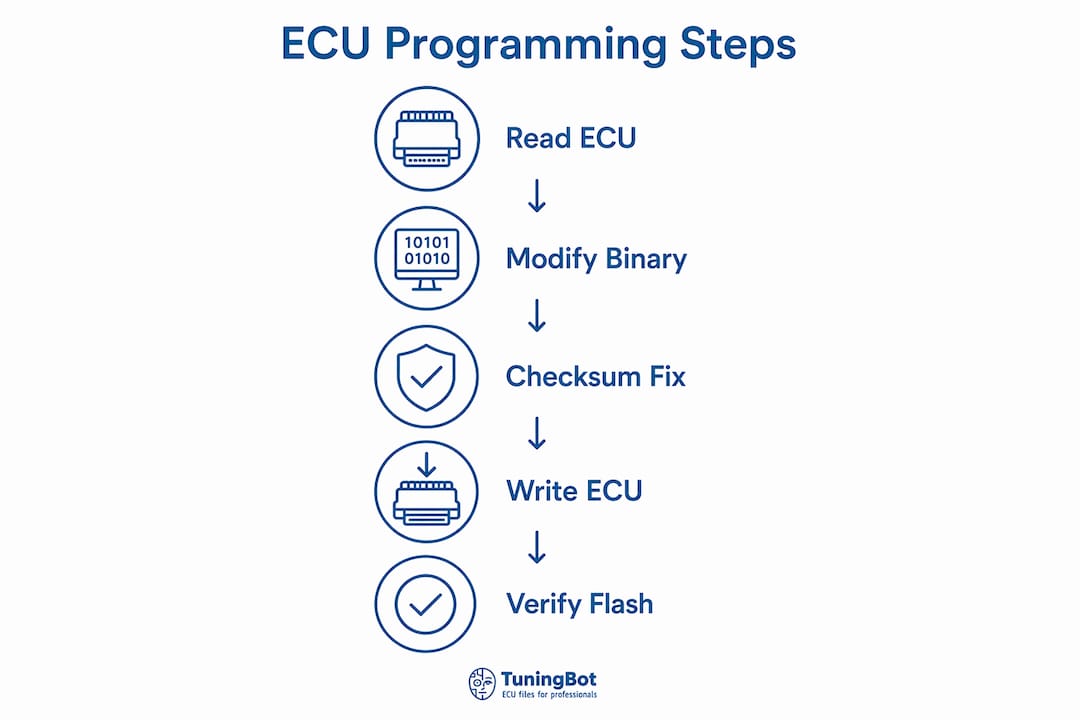

Come programmare una centralina motore passo passo

La programmazione di una centralina motore segue una sequenza definita. Deviare da tale sequenza, anche in parte, introduce il rischio di blocco della centralina o di firmware corrotto. I seguenti passaggi si applicano alla programmazione tramite OBD su un veicolo passeggeri standard. La programmazione da banco segue la stessa logica ma richiede la rimozione fisica della centralina e connessioni dirette dei pin.

1. Diagnostica il veicolo. Collegare uno strumento diagnostico come Autel MaxiSYS Ultra S2 e leggere tutti i codici DTC memorizzati. Risolvere eventuali guasti attivi prima della programmazione. Una centralina con errori attivi potrebbe non consentire l'accesso alla modalità di programmazione mode.
2. Collega lo strumento di flashing. Collega il tuo programmatore (KESS3, AutoTuner o equivalente) alla porta OBD2. Conferma che la tensione della batteria del veicolo sia stabile a 13,5 V o superiore utilizzando uno stabilizzatore di batteria.
3. Leggi il file ECU originale original. Utilizza il software del tuo strumento per identificare la variante della centralina e leggere il file binario completo. Si tratta del file original. Salvalo immediatamente in almeno due posizioni diverse prima di toccare qualsiasi altra cosa.
4. Apri il file nel software tuning. Caricare il file binario in WinOLS o ECM Titanium. Individuare le mappe pertinenti: quantità di iniezione del carburante, anticipo dell’accensione, pressione boost (su motori turbocompressi), limitatori di coppia e rev limiter.
5. Modifica i dati di calibrazione. Adattare le mappe di riferimento in base alla configurazione hardware del veicolo. Una BMW dotata di una centralina Siemens MS43, ad esempio, richiede modifiche coordinate alle mappe di alimentazione in funzione del carico e alla mappa di coppia model per evitare interventi di protezione della trasmissione.
6. Correggi checksums. Dopo aver salvato il file modificato con mod, esegui la correzione checksum in WinOLS o tramite il correttore integrato nel tuo strumento. La scrittura di un file con un valore checksum non valido causerà il rifiuto della programmazione da parte della centralina o l'attivazione di uno stato di errore.
7. Scrivere il file modified nella centralina. Usa il tuo tool di flashing per riscrivere il file corretto. Non interrompere questo processo in nessuna circostanza. Interrompere l'alimentazione durante il flashing può danneggiare la centralina e renderla irrecuperabile senza strumenti di ripristino specializzati.
8. Verifica e testa. Dopo aver effettuato la scrittura, rileggi la centralina e confronta il file con la versione modified per verificare che la scrittura sia andata a buon fine. Cancella i codici di errore (DTC), esegui gli adattamenti necessari ed effettua un collaudo su strada del veicolo.

Per fare un esempio concreto: su una BMW dotata di centralina Siemens MS43, il tuner legge il file binario tramite OBD, il mod elabora le mappe di iniezione in base al carico e le tabelle di limitazione della coppia in WinOLS, il checksum apporta le correzioni e il tutto viene riscritto nella centralina. Il processo richiede meno di 20 minuti se la configurazione è corretta. In questo documento è possibile trovare un'analisi più approfondita del processo di scrittura, compresa la gestione del protocollo UDS: Guida alla scrittura del file ECU.

Consiglio Pro: Eseguire sempre una seconda lettura dopo la scrittura e utilizzare uno strumento di confronto binario per verificare che il file scritto corrisponda esattamente al file modified desiderato. Una discrepanza a livello di byte indica una scrittura parziale e richiede un intervento immediato prima dell'avvio del veicolo.

Cosa rende così complessa la programmazione di diversi tipi di ECU?

Non tutte le centraline rispondono allo stesso approccio di programmazione. La complessità varia direttamente in base all'architettura security che il produttore ha integrato nel firmware. Requisiti per la programmazione dell'ECU mode in cui il bootloader dà priorità alle operazioni di scrittura in memoria rispetto alle funzioni del veicolo prima che possa procedere qualsiasi operazione di flashing. Questa transizione non è automatica. Lo strumento di flashing deve attivarla tramite una sequenza di protocollo specifica.

Il Continental Simos 18 ECU illustra il livello più elevato di questa complessità. Presenta un’architettura di avvio a tre livelli: SBOOT (bootloader di avvio), CBOOT (bootloader di calibrazione) e ASW (software applicativo). Ogni livello dispone di propri controlli di integrità security, tra cui la verifica della firma RSA e la convalida dell’integrità CVN integrity. La modifica di questa centralina senza conoscenze specifiche della piattaforma comporta il rischio di un blocco permanente. Lo stesso principio si applica alle unità Bosch MG1 e MD1 utilizzate nelle applicazioni VAG e BMW modern.

L'autenticazione tramite seed-key è una sfida security che gli strumenti tuning devono superare prima che la centralina (ECU) consenta l'esecuzione di comandi di cancellazione o scrittura. Lo strumento invia una richiesta di seed, la centralina risponde con un valore di seed casuale e lo strumento deve restituire la chiave corretta calcolata a partire da quel seed. Senza l’algoritmo corretto per una specifica variante di ECU, la sessione flash viene interrotta. Ecco perché gli elenchi di compatibilità degli strumenti sono importanti: uno strumento che supporta un’ECU Bosch EDC17 su un veicolo potrebbe non supportare la stessa variante di ECU su una piattaforma diversa.

“Una comprensione approfondita dell’architettura dell’ECU e dei protocolli security è fondamentale per il successo del tuning, specialmente su piattaforme complesse come Continental Simos 18.” Fonte: ECU Continental Simos 18: Reverse Engineering

Anche la distinzione tra flashing OBD e programmazione da banco dipende dalla piattaforma. Il flashing OBD funziona quando la centralina accetta comandi di flashing UDS o KWP2000 attraverso la porta diagnostica. La programmazione da banco bypass interviene sull’intero veicolo collegandosi direttamente ai pin della scheda dell’ECU, operazione necessaria per le ECU che bloccano l’accesso in scrittura OBD o presentano un firmware danneggiato. La programmazione Boot-mod va oltre, costringendo il processore dell’ECU in uno stato di ripristino di basso livello per consentire la scrittura diretta in memoria. Per le piattaforme basate su Continental, TuningBot’s Guida ai file centralina Continental tratta in dettaglio gli specifici livelli di security e gli approcci strumentali raccomandati.

Errori comuni e come risolvere i problemi di programmazione della ECU non riuscita

La maggior parte dei casi di sessioni di programmazione fallite è riconducibile a una serie limitata di errori ricorrenti. Individuarli prima che si verifichino è più produttivo che porvi rimedio a posteriori.

• Gestione errata del checksum. La scrittura di un file modificato senza aver prima corretto il checksum è la causa più comune di rifiuto da parte della centralina. La routine di convalida interna della centralina rileva la discrepanza e rifiuta di eseguire l'ecu del nuovo software. Eseguire sempre la correzione checksum come fase a sé stante, non come un ripensamento.
• Interruzione del processo di flash. Un calo di potenza, un cavo scollegato o un crash dello strumento durante la scrittura possono lasciare la ECU in uno stato di scrittura parziale. Nella maggior parte dei casi, la ECU non avvierà il veicolo e richiederà un recupero da banco. Utilizzare uno stabilizzatore di batteria dedicato impostato a 13,5 V per l'intera sessione.
• Si salta l'accesso a security. Alcuni tecnici tentano di scrivere file senza aver completato lo scambio della chiave seed, in particolare quando utilizzano script di terze parti. La centralina bloccherà il comando di scrittura e potrebbe registrare una violazione security, la cui cancellazione richiede l'uso di strumenti di reset disponibili presso i concessionari.
• Codifica e adattamento dell'Ignoring dopo la programmazione. problemi di codifica e adattamento post-programmazione a causa di una codifica e di adattamenti trascurati dopo gli aggiornamenti software della centralina elettronica. Pete Meier di Autel identifica questo come un fattore principale di costosi ritorni in officina. Dopo aver scritto un nuovo file, la centralina elettronica deve essere codificata alla configurazione specifica del veicolo e gli adattamenti devono essere reimpostati per consentire al sistema di gestione del motore di riapprendere i parametri operativi.
• Usando il file sbagliato per la variante della centralina. Un file ECU creato per una revisione hardware non verrà scritto correttamente su una revisione diversa, anche se il numero di parte appare simile. Verificare sempre l'ID ECU prima di selezionare un file.

Una corretta programmazione della centralina dopo la sostituzione dell’hardware risolve i problemi di guidabilità ed evita ripetute visite in officina. Questa fase non è facoltativa sui veicoli modern, nei quali la centralina comunica con l’unità di controllo della carrozzeria module, l’unità di controllo del cambio e il quadro strumenti. Saltarla provoca la generazione di codici di errore su più sistemi. Per un approfondimento su come i professionisti tuners affrontano la fase iniziale di estrazione dei dati, la guida su lettura dati ECU fornisce una guida pratica.

Consiglio Pro: Se un flash fallisce e la centralina non risponde, non tentare subito di riscriverla. Scollega lo strumento, ripristina la tensione della batteria, attendi 60 secondi e tenta una connessione da banco per leggere lo stato attuale della centralina prima di decidere un percorso di recupero.

Punti chiave

Il successo della programmazione della centralina del motore dipende dall'utilizzo degli strumenti e dei protocolli adeguati alla specifica piattaforma della centralina, dalla correzione degli errori checksum in ogni file convertito in formato mod e dal completamento della codifica e dell'adattamento dopo ogni operazione di scrittura.

Ciò che ho imparato da anni di lavoro di calibrazione della centralina

L'errore più ricorrente che riscontro nei laboratori che si avvicinano alla calibrazione delle centraline è quello di considerare la scrittura del firmware come il traguardo finale. La scrittura del file rappresenta la fase centrale del processo, non la sua conclusione. Il lavoro di preparazione, in particolare la lettura del file original, la verifica dell’ID della centralina e la conferma del firmware dello strumento, determina il successo della sessione. Il lavoro successivo al flash, ovvero la codifica, l’adattamento e una seconda lettura di verifica, determina se il veicolo rimane riparato.

L'ECU security si è evoluta più rapidamente di quanto la maggior parte degli utenti tuners avesse previsto. Tre anni fa, l’accesso OBD su un Bosch EDC17 era semplice sulla maggior parte delle piattaforme. Oggi, le unità Bosch MG1 e Continental Simos 18 richiedono approcci da banco o boot-mode su un numero crescente di varianti, e gli algoritmi delle chiavi seed-key ori sono talmente specifici per piattaforma che gli script generici falliscono regolarmente. Gli tuners che riescono a stare al passo con questi sviluppi sono quelli che investono in conoscenze specifiche per piattaforma, non solo in una copertura più ampia degli strumenti.

Una zona che viene ancora sottovalutata è il valore di programmazione centralina aftermarket documentazione. Mantenere un registro strutturato di ogni variante di ECU su cui hai lavorato, inclusa la versione dello strumento, la versione del file ed eventuali anomalie durante la sessione, crea una libreria di riferimento che si ripaga nel tempo. Quando un ECU simile arriva sei mesi dopo, quel registro è più veloce di qualsiasi ricerca su forum.

Il segmento delle prestazioni Hyundai è un buon esempio di come conoscenza della calibrazione specifica del motore si traduce direttamente in migliori risultati di calibrazione. La comprensione dei limiti fisici del motore informa ogni modifica della mappa che apporti nel binario. I tuner che trattano la calibrazione della ECU come puro lavoro software, scollegato dalla realtà meccanica, producono file che offrono prestazioni scarse al banco prova e peggiori su strada.

— TuningBot Team Tecnico

Supporto professionale per la programmazione ECU da TuningBot

TuningBot offre file ECU remapping professionali e servizi di calibrazione per officine e tuners compatibili con tutte le principali piattaforme ECU, tra cui Bosch, Continental, Delphi, Marelli, Denso e Siemens. Che abbiate bisogno di un file Stage 1 remap, di un file corretto per checksum, di una soluzione DPF Off o del servizio IMMO Off, la piattaforma supporta il caricamento diretto dei file senza necessità di registrazione né di crediti prepagati.

Il Matrice di copertura del servizio ECU aiuta le officine a verificare la compatibilità attuale con Bosch MG1, Continental Simos 18, ZF TCU e altre piattaforme modern prima di inviare un file. Per lavori su ECU su larga scala, TuningBot’s Servizi professionali remapping Consegna file calibrati tramite un flusso di lavoro strutturato compatibile con Alientech KESS3, AutoTuner, Magic Motorsport, CMD, Dimsport e PCMFlash. Invia il tuo file ECU e ricevi un risultato calibrato professionalmente senza dover mantenere competenze interne per ogni famiglia di centraline.

FAQ

La programmazione della centralina del motore (ECU) è il processo di modifica del software all'interno della centralina del motore di un veicolo.

La programmazione della centralina motore (ECU) è il processo che consiste nel leggere, modificare e riscrivere il software contenuto nella centralina motore per modificare il modo in cui il veicolo gestisce il carburante, la fasatura dell'accensione, la coppia e le emissioni. È anche denominata remapping della centralina o calibrazione della centralina.

Quale software viene utilizzato per programmare una centralina?

Le piattaforme software più diffuse sono WinOLS per la modifica a livello binario e la correzione checksum, ECM Titanium per la calibrazione basata su mappe e PCMFlash per un’ampia gamma di centraline europee e asiatiche. Strumenti hardware come Alientech KESS3 e AutoTuner gestiscono le operazioni fisiche di lettura e scrittura.

Perché la correzione checksum è importante nell'ECU tuning?

I checksum sono algoritmi di convalida integrati nei file della centralina (ECU) che confermano l'integrità dei dati. La scrittura di un file modificato con un checksum errato fa sì che la centralina (ECU) rifiuti la programmazione o entri in uno stato di errore, rendendo la correzione del checksum un passaggio obbligatorio dopo ogni modifica alla calibrazione.

Alcuni dei motivi per cui la programmazione dell'ECU può fallire includono:* **Interruzione dell'alimentazione:** Se l'alimentazione viene interrotta durante il processo di programmazione, può corrompere il firmware e rendere l'ECU inutilizzabile. * **File di programma errato o danneggiato:** Utilizzare un file di programma incompatibile o corrotto può causare errori durante il flashing e potenzialmente bloccare l'ECU. * **Problemi hardware ECU:** Un guasto all'hardware interno dell'ECU, come chip di memoria difettosi o problemi del microcontrollore, può impedirne la corretta programmazione. * **Problemi di cablaggio o connessione:** Connessioni allentate, cablaggio danneggiato o problemi con la porta di diagnostica (OBD-II) possono interrompere la comunicazione tra lo strumento di programmazione e l'ECU. * **Strumento di programmazione difettoso o incompatibile:** Utilizzare uno strumento di programmazione che non è compatibile con l'ECU specifica o che è esso stesso difettoso può portare a errori. * **Problemi di tensione della batteria:** Una tensione della batteria troppo bassa o instabile durante la programmazione può influire sull'affidabilità del processo. * **Interferenze elettromagnetiche (EMI):** Forti interferenze elettromagnetiche nell'ambiente circostante possono interferire con il processo di comunicazione e programmazione. * **Software di programmazione obsoleto o buggato:** Il software utilizzato per eseguire la programmazione potrebbe contenere bug o essere obsoleto e non supportare correttamente l'ECU. * **Errori umani:** Errori nell'inserimento dei comandi, nella scelta del file corretto o nel seguire le procedure possono portare a un fallimento della programmazione. * **Protezioni anti-manomissione dell'ECU:** Alcune ECU sono dotate di meccanismi di sicurezza che possono impedire la programmazione non autorizzata o impropria.

Le cause più comuni sono l'interruzione di corrente durante il flashing, un utilizzo errato del checksum, l'autenticazione fallita della chiave seed e la scrittura di un file creato per una revisione hardware dell'ECU errata. L'uso di uno stabilizzatore di batteria e la verifica dell'ID dell'ECU prima della scrittura eliminano la maggior parte di questi punti di errore.

La codifica è richiesta dopo la programmazione della ECU?

Sì. La codifica e l'adattamento dopo gli aggiornamenti della centralina sono necessari per configurare la centralina in base all'hardware specifico del veicolo e consentire al sistema di gestione del motore di reimparare i parametri operativi. Saltare questo passaggio produce errori di guidabilità e guasti ripetuti in diversi sistemi del veicolo.
