Запись файла ECU — это процесс передачи двоичного образа в формате mod в флэш-память блока управления двигателем с использованием структурированной последовательности диагностических протоколов связи, проверки checksum и управления сессией secure. Специалисты в этой области называют это «прошивкой ЭБУ» или «программированием файла ЭБУ». Этот процесс определяет, как Настройка ЭБУ обеспечивает преобразование изменений в настройках в постоянные характеристики работы двигателя. Понимание того, как создаётся файл ЭБУ, позволяет отличить тех, кто работает по методу tuners и получает стабильные результаты, от тех, кто выводит ЭБУ из строя и постоянно гонится за кодами неисправностей.
Оглавление
- Диагностические протоколы UDS
- Последовательность передачи данных флэш-памяти ЭБУ
- Контрольные суммы и КНС
- Структура внутренней памяти ЭБУ
- Практические задачи по написанию
- Ключевые выводы
- Почему важна процедурная дисциплина
- Как TuningBot поддерживает рабочие процессы записи ЭБУ
- ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Как записывается файл ЭБУ с использованием диагностических протоколов UDS
Основой программирования файлов ЭБУ является протокол Unified Diagnostic Services, широко известный как UDS. Прежде чем в ЭБУ будет передано хотя бы один байт данных калибровки, диагностический прибор должен установить действительный сеанс программирования и пройти проверку подлинности security. Последовательность программирования UDS это строгое конечное устройство, и пропуск или неверный порядок любого шага приводит к отрицательному ответу, который прерывает всю операцию.

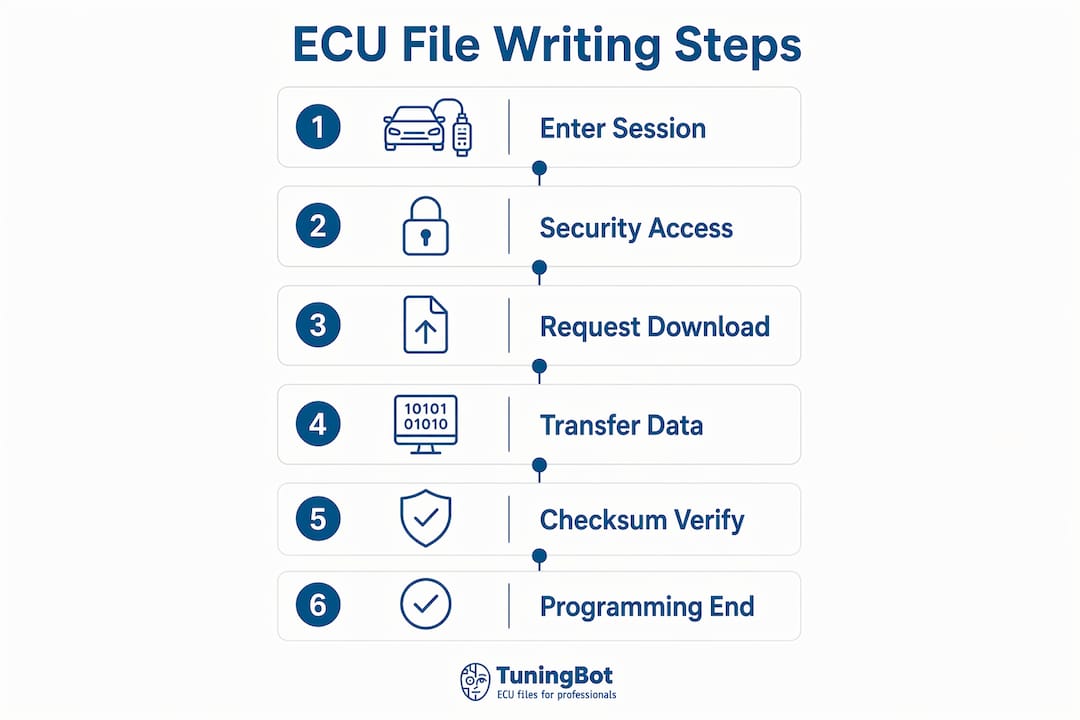

Последовательность состоит из четырёх обязательных мотивов stage:
- Войти в сеанс программирования (сервис 0x10). Инструмент отправляет запрос DiagnosticSessionControl с подфункцией программирования. ЭБУ переключается из своей сессии по умолчанию в сессию программирования, активируя сервисы, которые заблокированы во время нормальной работы.
- Security: проверка подлинности по принципу «запрос-ответ» (служба 0x27). ЭБУ выдаёт начальное значение. Устройство применяет алгоритм algorithm, специфичный для данного производителя, для вычисления правильного ключа и возвращает его. Неправильный ключ блокирует ЭБУ на определённое время, поэтому алгоритм algorithm должен точно соответствовать конкретной модификации ЭБУ.
- Поддерживайте стабильность сеанса с помощью TesterPresent (service 0x3E). Длительные операции прошивки превышают временные ограничения сеанса блока управления. Периодическая отправка сообщений TesterPresent предотвращает возврат блока управления к сеансу по умолчанию в середине передачи. Такие инструменты, как Alientech KESS3 и AutoTuner, обрабатывают это автоматически, но пользовательские скрипты прошивки требуют явной реализации.
- Подтвердите параметры связи. Скорость передачи данных, размер блока и параметры синхронизации должны совпадать между инструментом и ECU до начала передачи данных. Несовпадающие параметры вызывают ошибки передачи, которые трудно диагностировать без анализатора шины CAN.
Совет: Перед началом сеанса программирования всегда проверяйте идентификатор модификации ЭБУ. Отправка неверного кода security algorithm на Bosch MED17 вместо EDC17 приводит к блокировке, а не просто к отклонению запроса.
Как выполняется последовательность передачи данных при перепрошивке ЭБУ execu?
После запуска сеанса программирования и предоставления доступа к security фактическая передача данных осуществляется в соответствии с трехэтапной последовательностью, определяемой службами UDS 0x34, 0x36 и 0x37. К каждому этапу предъявляются строгие требования, и автомат состояний передачи UDS обеспечивает их соблюдение без исключений.
- ЗапросНаЗагрузку (0x34). Инструмент объявляет целевой адрес памяти, общий размер образа и метод сжатия или шифрования. ЭБУ отвечает максимальным размером блока, который он может принять за один фрагмент передачи. Этот размер блока определяет, сколько байт несет каждое последующее сообщение TransferData.
- TransferData (0x36) с счетчиками последовательности блоков. Инструмент отправляет двоичные данные последовательными блоками. Каждый блок содержит инкрементируемый счетчик последовательности, начиная с 0x01. ЭБУ проверяет счетчик для каждого блока. Пропуск, повтор или неправильный порядок счетчика инициируют негативный ответ и прерывают передачу. Для области калибровки размером 512 КБ это означает сотни последовательных блоков с нулевой терпимостью к ошибкам последовательности.
- RequestTransferExit (0x37). После передачи последнего блока данных устройство отправляет данный сигнал, чтобы сообщить о завершении передачи. Перед подтверждением успешной передачи ЭБУ выполняет внутреннюю проверку целостности данных (integrity).
Отрицательные ответы во время операции TransferData чаще всего возникают по трем причинам: неверные счетчики последовательности блоков, размеры блоков, превышающие заявленный максимум ЭБУ, а также превышение времени ожидания сеанса из-за отсутствия сообщений TesterPresent. После записи файла в ЭБУ сброс или вызов процедуры управления запускает перезагрузку ЭБУ с новой прошивкой, при этом проверяется параметр integrity и, если все проверки пройдены успешно, обновление финализируется.
Совет: Логгировать все коды ответов UDS во время сеанса прошивки. Отрицательный код ответа 0x24 (requestSequenceError) во время TransferData почти всегда указывает на сброс счетчика блоков, которого ЭБУ не ожидал.
Почему checksums и CRC имеют решающее значение при записи файлов в ЭБУ
Изменение калибровочной карты в файле BIN без корректировки параметра checksum приводит к созданию файла, который ЭБУ либо сразу отклонит, либо примет, но при этом перейдет в режим неисправности. Контрольная сумма и пересчет CRC Это не факультативная последующая обработка. Это обязательный этап, предусмотренный в руководстве по настройке файла ЭБУ mod, который необходимо выполнить перед любой попыткой перепрошивки.
Основные сведения о защите checksum в электронных блоках управления modern:
- В блоках управления Bosch MED17 и EDC17 используются блоки CRC32 checksum, которые охватывают определённые диапазоны адресов в образе флэш-памяти. В каждой охватываемой области хранится значение checksum, которое загрузчик проверяет при запуске.
- Некоторые блоки управления Bosch содержат несколько защищенных областей флэш-памяти с независимыми схемами checksum. Успешное копирование данных не гарантирует, что все области будут охвачены одним алгоритмом algorithm или одним инструментом.
- Корректировка параметра Ignoring checksum приводит к тому, что ЭБУ переходит в аварийный режим mode, генерирует коды неисправностей (DTC), указывающие на ошибки программирования, или вовсе отказывается запускаться.
В приведенной ниже таблице сравниваются два подхода к корректировке checksum после преобразования файла BIN в формат mod:
| Подход | Метод | Точность | Сценарий использования |
|---|---|---|---|
| Ручной пересчет | Вычислить CRC32 для диапазона адресов, записать результат в ячейку памяти checksum | Высокий, если адрес известен | Проверенный tuners с полными данными по A2L |
| Инструмент на основе решателя | Модель checksum в виде системы линейных уравнений над GF(2) следует решать детерминированно | Точный | Сложные электронные блоки управления с несколькими областями checksum |
Инструменты вроде решателя, такие как medc17-checksum-tool использовать математический метод modeling над GF(2) для повторной калибровки checksum после modifications. Этот подход более точен, чем метод проб и ошибок при исправлении байтов, и позволяет обрабатывать несколько независимых областей checksum, встречающихся в сложных электронных блоках управления Bosch. TuningBot’s Руководство по корректировке checksum охватывает практическую реализацию этого процесса для использования в мастерских.
Совет: После любого изменения настроек калибровки запустите проверку checksum, прежде чем приступать к перепрошивке; Сервис исправления контрольных сумм — это справочная информация по специализированному сервису TuningBot для данного рабочего процесса. Файл, отклоненный в ходе сеанса, можно восстановить. А вот файл, частично записанный с ошибкой checksum, восстановить невозможно.

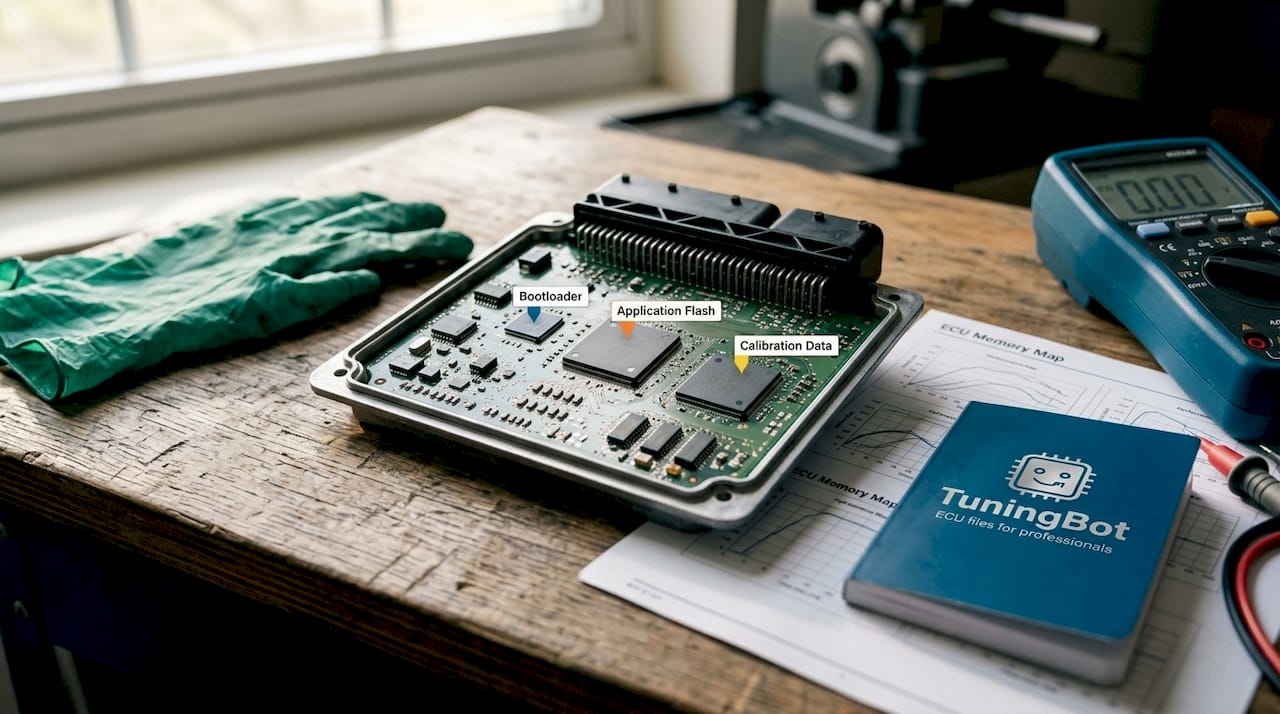

Какова внутренняя структура памяти ЭБУ?
Образ прошивки ЭБУ не является единым плоским бинарным файлом. Современные ЭБУ содержат несколько типов памяти включая область программируемой флэш-памяти для загрузчика и основного приложения, область флэш-памяти данных для эмуляции EEPROM, а также энергонезависимую память storing, содержащую настройки, счетчики и заученные параметры. Каждая область имеет собственные механизмы защиты и правила записи.
| Область памяти | Типичный размер | Запись доступа | Настройка релевантности |
|---|---|---|---|
| Загрузчик | 64–128 КБ | Заблокировано, запись OBD невозможна | Содержит стек перепрограммирования и security |
| Основное приложение | 512 КБ до 2 МБ | Доступно для записи в ходе сеанса программирования | Логика и стратегии управления двигателем |
| Калибровочные данные | 64–512 КБ | Доступно для записи в ходе сеанса программирования | Карты, ограничения, заданные значения крутящего момента, углы опережения впрыска |
| Флеш-память / EEPROM | 16–64 КБ | Отдельный вход в сервисную зону или к рабочему столу | Модификации, пробег, полученные знания |
ЭБУ Bosch Tricore разделяют память загрузчика и память приложения, обеспечивая для каждой из них отдельные средства защиты. Загрузчик занимает первые 64–128 КБ в физической памяти PFLASH origin и управляет всеми операциями записи и стирания в флэш-памяти. Запись в область загрузчика через OBD заблокирована по замыслу. Загрузчик выступает в роли «стража» процесса прошивки, управляя циклами стирания и записи, а также выполняя проверки целостности перед передачей управления на уровень приложения. Такая архитектура означает, что при записи калибровочных данных через OBD загрузчик никогда не затрагивается. Перепрошивка с помощью таких инструментов, как Magic Motorsport или CMD, требуется в том случае, если сам загрузчик нуждается в замене или ремонте.
Данные калибровки хранятся в определённом участке флэш-памяти приложения, а их точное расположение зафиксировано в файле A2L, в котором каждый параметр сопоставляется с адресом в памяти, типом данных, формулой преобразования и единицей измерения. Без данных A2L для определения того, какие байты в файле BIN соответствуют конкретной карте топлива, требуется реверс-инжиниринг. При наличии данных A2L выполнение той же задачи занимает считанные секунды в таких инструментах, как WinOLS или TPROT.
С какими практическими трудностями сталкиваются профессионалы, работающие с tuners, при написании файлов ЭБУ?
Сбои при записи файлов ECU чаще всего возникают не из-за неисправностей оборудования, а из-за процедурных ошибок, которых вполне можно избежать. Ниже перечислены наиболее распространённые причины сбоев, наблюдаемые в условиях профессиональных автосервисов:
- Счетчик блоков сбрасывается при перепрошивке нескольких регионов. При последовательной записи отдельных областей калибровки и применения некоторые инструменты сбрасывают счетчик последовательности блоков между областями. Если ЭБУ ожидает непрерывного счетчика, это вызывает отрицательную реакцию на первый блок второй области.
- Нестабильное питание транспортного средства во время мигания. Падение напряжения ниже 12,5 В во время сеанса записи может привести к сбою операции записи. Использование блока поддержки аккумулятора, настроенного на 13,8 В, является стандартной практикой, а не дополнительным оборудованием.
- Отсутствуют данные A2L для редактирования калибровки. Редактирование BIN-файла без метаданных A2L означает работу вслепую. Файлы A2L сопоставляют параметры калибровки с точными адресами памяти, типами данных и формулами преобразования, превращая двоичный анализ из угадывания в систематическую идентификацию параметров.
- Пропуск проверки после обновления прошивки. После записи ЭБУ должен перезагрузиться и пройти собственные проверки целостности. Мониторинг данные и журналы с блока управления двигателем в режиме реального времени сразу после того, как мигающий индикатор подтвердит, что ЭБУ принял новый файл. Постоянные коды неисправностей (DTC), указывающие на ошибки программирования, свидетельствуют о коде checksum или сбое при передаче данных.
- Сбои при стирании секторов. Перед записью новых данных секторы флэш-памяти необходимо стереть. Если процедура стирания завершится с ошибкой без выдачи сообщения, операция записи заменит старые данные новыми на битовом уровне, что приведет к непредсказуемому поведению системы калибровки.
Совет: После успешной записи снимите файл из ЭБУ и сравните его с файлом, который вы записали, на уровне двоичных данных. Полное совпадение по байтам подтверждает, что запись прошла без ошибок; Контрольный список для проверки перед сдачей настройки является правильной внутренней ссылкой процесса. Любое несоответствие указывает на сектор, который некорректно стерт.
Ключевые выводы
Для создания файла ECU требуется четкая последовательность действий по управлению сессией UDS, блочной передаче данных и коррекции checksum, прежде чем ECU примет и сохранит какие-либо калибровочные данные, обработанные по стандарту mod.
| Точка | Детали |
|---|---|
| Последовательность сеанса UDS | Введите сеанс программирования (0x10), пройдите проверку доступа security (0x27), а затем передайте данные по порядку. |
| Счетчики последовательности блоков | TransferData (0x36) требует точных последовательных счетчиков; любой пробел прерывает запись во флеш-память. |
| Коррекция контрольной суммы | Перед записью пересчитайте CRC32 checksums для всех регионов, преобразованных в формат mod, иначе ЭБУ отклонит файл. |
| Осведомленность о регионах памяти | Загрузчик, приложение, калибровка и флэш-память данных имеют отдельные защиты и правила записи. |
| Проверка после прошивки | Прочтите записанный файл и сравните его байт за байтом, чтобы подтвердить чистоту записи. |
Почему соблюдение процедурной дисциплины определяет результаты программы ECU tuning
Проанализировав сотни сеансов записи файлов ЭБУ на платформах Bosch, Continental и Delphi, можно выявить постоянную закономерность. Те специалисты по tuners, которые добиваются надежных результатов, не обязательно обладают самыми глубокими знаниями в области реверс-инжиниринга. Это те, кто рассматривает процедуру записи в флэш-память как протокол, а не как возможность пойти по пути наименьшего сопротивления.
Самым недооцененным этапом является коррекция checksum. Многие пользователи tuners полагают, что их программное обеспечение tuning обрабатывает это автоматически. Некоторые инструменты действительно это делают. Однако многие не справляются, а те, которые частично обрабатывают её на сложных ЭБУ с несколькими независимыми областями checksum, являются наиболее опасными, поскольку дают сбой без каких-либо предупреждений. Файл, который проходит внутреннюю проверку инструмента, но всё равно отклоняется ЭБУ, свидетельствует о проблеме checksum, а не о проблеме связи.
Вторая закономерность, которую я постоянно наблюдаю, — это пропуск проверки с обратным считыванием двоичных данных после записи. Эта процедура занимает две минуты. Она позволяет выявить сбои при стирании секторов, которые в противном случае привели бы к периодическим неисправностям через несколько недель после настройки. Именно те специалисты по tuners, которые пропускают эту проверку, получают звонки по поводу гарантийных случаев.
Понимание Архитектура памяти ЭБУ касание файла не является академическим. Знание того, какой регион содержит калибровочные данные, а какой — загрузчик, определяет, будете ли вы использовать прошивку OBD или доступ к стенду. Ошибка в этом случае с ЭБУ клиента на стенде — дорогостоящий урок.
— Техническая команда TuningBot
Как TuningBot поддерживает рабочие процессы профессиональной записи файлов ЭБУ
TuningBot предоставляет профессиональным специалистам по tuners и мастерским технические ресурсы и услуги по калибровке, необходимые для правильной записи файлов ЭБУ с первого раза.
Сайт Сервис по работе с файлами ECU tuning от TuningBot поддерживает все основные бренды ЭБУ, включая Bosch, Continental, Delphi, Marelli и Denso, и совместим с такими инструментами, как Alientech KESS3, AutoTuner, Magic Motorsport, CMD и PCMFlash. Для мастерских, занимающихся корректировкой кода checksum на сложных ЭБУ, профессиональное руководство по checksum охватывает рабочие процессы пересчета CRC32 для MED17, EDC17 и связанных с ними платформ. Покрытие для обслуживания ЭБУ В таблице приведены поддерживаемые комбинации ЭБУ и сервисов для tuners, работающего с современными автомобильными платформами. Загрузите файл ЭБУ через Настройте свой файл без регистрации и получить профессионально откалиброванный файл с реальной поддержкой инженера.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что означает “запись файла ECU” в tuning?
Запись файла в ЭБУ представляет собой процесс передачи двоичного калибровочного образа в формате mod в флэш-память ЭБУ с использованием диагностических протоколов UDS. Этот процесс включает управление сессией, передачу данных, коррекцию checksum и проверку после записи.
Какие сервисы UDS используются при записи файла ECU?
В стандартной последовательности для входа в сеанс программирования используется служба 0x10, для доступа к security — 0x27, для запроса на загрузку — 0x34, для передачи блоков данных — 0x36, а для выхода из режима передачи — 0x37. Все службы должны выполняться execute последовательно, без пропусков.
Почему корректировка checksum важна перед перепрошивкой?
Модифицированные файлы BIN с неисправленными значениями checksum отклоняются блоком управления двигателем (ECU) или приводят к возникновению неисправностей при запуске. Блоки управления двигателем Bosch MED17 и EDC17 используют блоки checksum с контрольной суммой CRC32 в определенных диапазонах адресов, и после любого изменения калибровочных параметров необходимо пересчитать все затронутые области.
Можно ли записать файл ЭБУ через OBD без доступа к стенду?
Да, это касается областей приложения и калибровки. Область загрузчика, занимающая первые 64–128 КБ физической памяти PFLASH в электронных блоках управления Bosch Tricore, по замыслу защищена от записи через OBD и требует доступа в лабораторных условиях для выполнения процедуры modification.
По какой причине после перепрошивки ЭБУ переходит в аварийный режим mode?
Сбой mode после перепрошивки чаще всего возникает в результате неустраненной ошибки checksum, сбоя при стирании сектора или ошибки последовательности блоков во время операции TransferData. Повторное считывание данных из ЭБУ после перепрошивки и их байт-за-байтом сравнение с исходным файлом позволяет определить, какой именно сбой произошел.
