El papel de la ECU en la gestión del motor: sensores, diagnóstico y Security
La unidad de control del motor (ECU) se define como el ordenador integrado específico que controla la inyección de combustible, el tiempo de encendido, el régimen de ralentí, la sincronización variable de válvulas y el control de emisiones en los motores de combustión interna modern. Unidades como la MED17 de Bosch y la Simos 18 de Continental representan el estándar actual en el diseño de las ECU de los sistemas de gestión del motor de los fabricantes de equipo original (OEM), ya que procesan simultáneamente docenas de señales de sensores para mantener un control preciso sobre cada proceso de combustión. El papel de la ECU en la gestión del motor va mucho más allá del simple encendido y apagado. Realiza un control continuo en bucle cerrado, ejecuta rutinas de autodiagnóstico, aplica protocolos de seguridad y equilibra objetivos contrapuestos, como la potencia de salida, el ahorro de combustible y el cumplimiento de la normativa sobre emisiones. Comprender cómo funciona este sistema es fundamental para cualquier profesional que trabaje en la calibración de la ECU, el remapping o el diagnóstico de averías.
Tabla de contenido
- ¿Cómo controla la ECU las funciones principales del motor, como la inyección de combustible y el encendido?
- ¿Qué funciones de diagnóstico y control de emisiones realiza la ECU?
- ¿Cómo afectan las entradas de los sensores al rendimiento de la ECU y a la manejabilidad del motor?
- ¿Cuál es la arquitectura de software y qué son los componentes security y model de las ECU modern?
- Puntos clave
- ¿Por qué la mayoría de los diagnósticos de la ECU fallan antes de empezar?
- Archivos profesionales de la ECU tuning y soluciones para la remapping
- PREGUNTAS FRECUENTES
- Recomendado
¿Cómo controla la ECU las funciones principales del motor, como la inyección de combustible y el encendido?

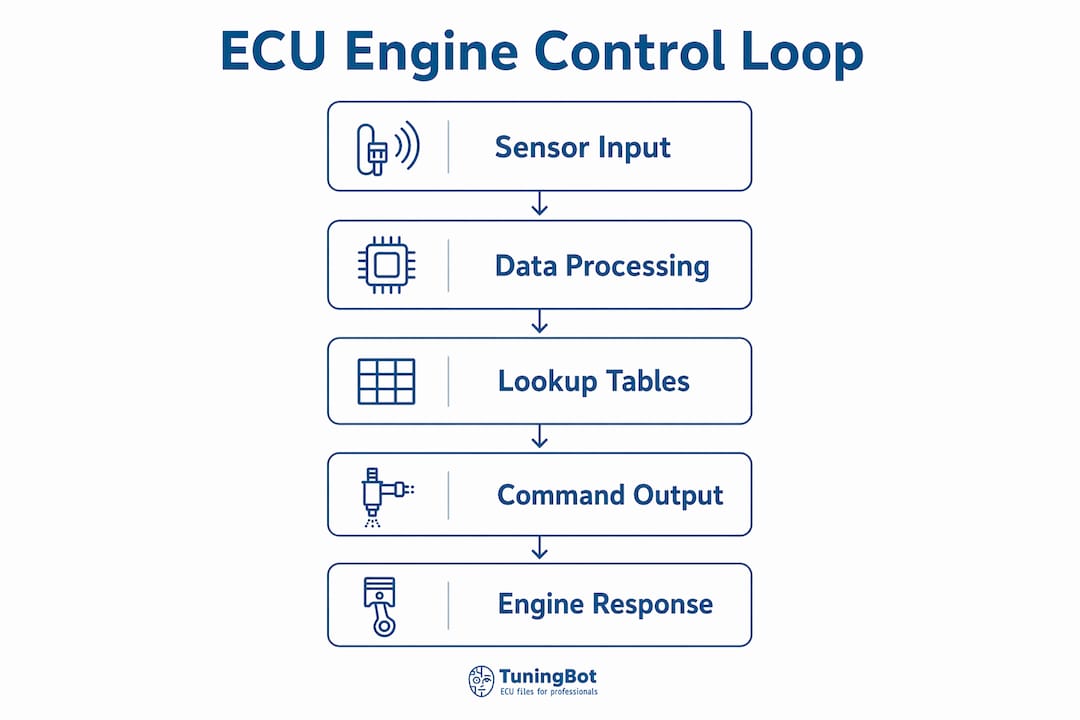

La ECU controla las funciones del motor a través de un bucle continuo de lectura-procesamiento-comando, donde los datos del sensor entran y se comparan con tablas de consulta calibradas, y los comandos del actuador salen en milisegundos. Este bucle se ejecuta cientos de veces por segundo durante el funcionamiento normal del motor. La calidad de cada salida depende directamente de la precisión de cada entrada que alimenta ese ciclo.
Entradas clave del sensor que impulsan las decisiones de combustible e ignición
La ECU extrae datos de un conjunto definido de sensores para calcular los parámetros de inyección y encendido:
- Sensor de posición del cigüeñal (CKP): Proporciona la velocidad del motor en RPM y la posición del pistón, el eje principal para todos los cálculos de sincronización.
- Sensor de posición de árbol de levas (CMP): Confirma la fase de distribución de válvulas en relación con la posición del cigüeñal, crítico para la secuenciación de inyección secuencial.
- Sensor de flujo de masa de aire (MAF): Mide directamente la masa de aire entrante, alimentando el eje de carga principal en los mapas de combustible.
- Sensor de presión absoluta del múltiple (MAP): Usado en sistemas de densidad-velocidad como alternativa o complemento al MAF para el cálculo de carga.
- Sensor de oxígeno de banda ancha (O2/lambda): Proporciona retroalimentación en tiempo real de la relación aire-combustible para la corrección del combustible en circuito cerrado. El AEM Bosch LSU 4.9 Es un sensor de recambio muy utilizado en entornos profesionales tuning.
- Sensor de temperatura del refrigerante (ECT): Ajusta el enriquecimiento de combustible y el avance del encendido durante las fases de arranque en frío y calentamiento.
- Sensor de posición del acelerador (TPS) Las señales impulsan la demanda del conductor y la tasa de cambio, activando rutinas de enriquecimiento de aceleración.
Una vez que se recopilan estas entradas, la ECU hace referencia Tablas de consulta 2D y 3D interpolados en función de las revoluciones por minuto (RPM) y la carga para determinar la anchura del pulso de combustible base y el avance del encendido. La calidad del estado de los sensores determina la estabilidad del control, especialmente en los límites del mapa, donde se acumulan los errores de interpolación. Una señal MAF con un error degr, por ejemplo, desplaza el punto de funcionamiento fuera de la región calibrada del mapa y obliga a la ECU a recurrir a estrategias de reserva en bucle abierto que sacrifican tanto la eficiencia como la potencia.
La corrección en bucle cerrado aplica una capa de ajuste de combustible a corto plazo (STFT) y otra a largo plazo (LTFT) sobre los valores del mapa base, utilizando la información del sensor lambda para converger hacia la relación aire-combustible objetivo. El tiempo de encendido sigue una trayectoria de corrección similar: la información del sensor de detonación retrasa el encendido cuando se detecta una detonación y lo adelanta gradualmente una vez que la situación se normaliza.
Consejo profesional: Al diagnosticar anomalías en la alimentación de combustible, comprueba por separado los valores de LTFT al ralentí y a carga parcial. Un valor de LTFT superior a ±10% al ralentí suele indicar una fuga de vacío o un fallo en el control del aire de ralentí, mientras que una desviación del LTFT a carga parcial sugiere un error de calibración del MAF o una discrepancia en el caudal de los inyectores.
¿Qué funciones de diagnóstico y control de emisiones realiza la ECU?
La ECU realiza un autocontrol continuo a través de los indicadores de estado del sistema OBD-II, que son autocomprobaciones durante la conducción para confirmar que los sistemas relacionados con las emisiones funcionan dentro de las especificaciones. Estos monitores tienen criterios de activación específicos y no se completan simplemente al arrancar el motor. Esta distinción provoca más fallos en las inspecciones de emisiones de los que la mayoría de los técnicos esperan.
La ECU execu realiza las siguientes funciones de diagnóstico y emisiones de forma secuencial durante un ciclo de conducción estándar:
- Monitor de catalizador: Evalúa la eficiencia del convertidor catalítico comparando las tasas de conmutación de los sensores de oxígeno aguas arriba y aguas abajo. Requiere un motor completamente caliente a carga de crucero constante.
- Monitor de emisiones por evaporación (EVAP): Prueba el sistema de recuperación de vapores de combustible en busca de fugas, presurizando o aplicando vacío al circuito del tanque de combustible. Requiere condiciones específicas de temperatura ambiente y nivel de combustible.
- Monitor de sensor de oxígeno Verifica el tiempo de respuesta y la frecuencia de conmutación del sensor. Un sensor lento que supera los umbrales de voltaje aún podría fallar en este monitor.
- Monitor EGR: Confirma que el Válvula EGR está abriendo y fluyendo correctamente al verificar la respuesta de la presión del múltiple durante eventos de EGR comandados.
- Monitor de fallos de encendido Funciona continuamente, utilizando datos de aceleración del cigüeñal para detectar eventos de combustión que no producen el impulso rotacional esperado.
Cada monitor almacena un indicador de estado de “aprobado/suspendido”. Cuando se borran los códigos de diagnóstico de avería (DTC) o se desconecta la batería, todos los indicadores de los monitores se restablecen a “no listo”. El borrado de los códigos de avería no restablece inmediatamente el estado de preparación para las pruebas de emisiones. Es necesario completar un ciclo de conducción completo especificado por el fabricante antes de que los monitores vuelvan al estado «listo», razón por la cual un vehículo puede parecer que no presenta fallos y, sin embargo, no superar la inspección de emisiones.
La ECU también realiza comprobaciones de autenticación del inmovilizador al arrancar, verificando que la llave transpondedora coincida con el código security almacenado antes de activar la inyección de combustible. En plataformas como la MED17 de Bosch, esta comprobación está integrada en la capa del algoritmo de control principal, en lugar de gestionarse mediante una rutina independiente.
Consejo profesional: Tras borrar los códigos de avería o cambiar la batería, utiliza un lector de diagnóstico para supervisar el estado de preparación en tiempo real durante el ciclo de conducción. No envíes el vehículo a la prueba de emisiones hasta que todos los monitores correspondientes indiquen “completo”. Los monitores EVAP y catalyst suelen ser los últimos en activarse y requieren las condiciones de activación más específicas.
¿Cómo afectan las entradas de los sensores al rendimiento de la ECU y a la manejabilidad del motor?
El sensor integrity es el factor más importante en la calidad del control de la ECU. La ECU no puede compensar las entradas cuya precisión no pueda verificar, y Los fallos del sensor causan problemas de conducción entre los que se incluyen el ralentí irregular, las vacilaciones, la activación del modo de emergencia mode y los problemas para arrancar. Cada síntoma se corresponde con un conjunto predecible de fallos en los sensores mode.
| Sensor | Función principal de la ECU | Síntoma de falla |
|---|---|---|
| Posición del cigüeñal (CKP) | Referencia de RPM y tiempo | No arranca o se detiene; sin pulso de inyección |
| Flujo de aire masivo (MAF) | Cálculo de carga para repostaje | Oleada pobre/rica, respuesta lenta del acelerador |
| Temperatura del refrigerante (ECT) | Enriquecimiento en frío, control del ventilador | Arranque en frío difícil, sobrecalentamiento, ralentí pobre |
| Posición del acelerador (TPS) | Señal de demanda, enriquecimiento por aceleración | Tartamudeo, ralentí irregular, fallo mode |
| Sensor de detonación | Retraso de encendido bajo detonación | Potencia reducida, tiempo de encendido excesivamente retrasado |
| O2 de banda ancha | Corrección lambda en bucle cerrado | Saturación del ajuste de combustible, falla de emisiones |
El modo de funcionamiento de emergencia mode es la respuesta de protección de la ECU ante un fallo en un sensor que no puede resolver únicamente mediante corrección. El modo mode sustituye la entrada que falta por un valor predeterminado fijo y limita la potencia del motor para evitar daños mecánicos. Por ejemplo, un vehículo que entre en modo de funcionamiento limitado mode en un motor diésel equipado con un EDC17 de Bosch, normalmente limitará la presión boost y las revoluciones por minuto (RPM), al tiempo que generará un código de avería que identifica el circuito de entrada defectuoso.
El procedimiento de diagnóstico prioritario consiste siempre en comprobar los sensores y el cableado antes de sustituir cualquier ECU. Muchos problemas de conducción se deben a imprecisiones en los sensores o a fallos en el cableado, más que a un fallo real de la ECU. Sustituir una ECU sin comprobar la tensión de alimentación de los sensores, el retorno de la señal y la continuidad de la toma de tierra supone una pérdida de tiempo y dinero. Un circuito de referencia de 5 V compartido entre varios sensores es un punto de fallo habitual que genera múltiples códigos de avería simultáneos y simula de forma convincente un fallo de la ECU.
¿Cuál es la arquitectura de software y qué son los componentes security y model de las ECU modern?
El firmware moderno de las ECU utiliza una arquitectura de software por capas que separa los algoritmos de control de las funciones del gestor de arranque y las pilas de comunicación de diagnóstico. Esta separación no es casual. Define cómo se aplican las actualizaciones de calibración, cómo se garantiza la seguridad y dónde se pueden realizar modificaciones sin alterar las regiones de código protegidas.
Las capas de software clave en plataformas como Bosch MED17 y Continental Simos 18 se estructuran de la siguiente manera:
- Capa de aplicación: Contiene los principales algoritmos de control del motor (algorithms), entre los que se incluyen los relacionados con el combustible, el encendido, la gestión del par y la lógica de emisiones. Aquí es donde se almacenan los mapas de calibración de los fabricantes de equipos originales (OEM) y donde se aplican las tuning modificaciones.
- Capa del gestor de arranque: Gestiona las operaciones de actualización del firmware, verifica la integridad de los datos entrantes y controla en qué regiones de la memoria se puede escribir durante una actualización. El Continental Simos 18 utiliza un gestor de arranque de varias capas con comprobaciones integrity que deben cumplirse antes de que se lleve a cabo cualquier operación de memoria flash.
- Capa de diagnóstico Maneja los protocolos de comunicación UDS y KWP2000, almacenamiento y recuperación de DTC, e informes del monitor de preparación OBD-II. Esta capa opera independientemente de la capa de aplicación para mantener el acceso diagnóstico incluso cuando hay fallas en la aplicación.
- Capa Security: Implementa la verificación de firmas RSA, los números de verificación de calibración (CVN) y la vinculación de componentes. El Simos 18 security model utiliza firmas digitales y comprobaciones integrity que impiden la instalación de firmware no autorizado mod a nivel de hardware.
Los mapas de calibración se almacenan como datos estructurados dentro de la capa de aplicación, a los que hacen referencia los algoritmos de control ori durante la ejecución. Las sumas de comprobación protegen la integridad de los datos de los mapas. Cuando se modifican los mapas de combustible o de encendido, la suma de comprobación debe recalcularse para que coincida con los nuevos datos; de lo contrario, la ECU rechazará el archivo modificado o entrará en estado de fallo. Comprensión Estructura del firmware de la ECU Además, la gestión de checksum es un requisito previo para el trabajo profesional con remapping. Los algoritmos de clave de semilla Security añaden otra capa de seguridad, lo que obliga a la herramienta tuner a superar un desafío de autenticación antes de que la ECU conceda acceso de escritura a las regiones de memoria protegidas.
Puntos clave
La función de la ECU en la gestión del motor consiste en procesar continuamente los datos de los sensores mediante mapas calibrados y algoritmos, controlando la inyección de combustible, el tiempo de encendido, y los sistemas de emisiones, al tiempo que aplica los protocolos de diagnóstico y seguridad que regulan cómo se puede actualizar o certificar el software.
| Punto | Detalles |
|---|---|
| Bucle de control continuo | La ECU lee sensores, consulta tablas de consulta y actúa sobre actuadores cientos de veces por segundo. |
| Restablecimiento del monitor de estado de preparación | Borrar los DTC restablece todas las banderas de los monitores OBD-II; se requiere un ciclo de conducción completo antes de la prueba de emisiones. |
| Fallos del sensor antes del reemplazo de la ECU | La mayoría de los problemas de conducción se deben a fallos en los sensores o en el cableado, y no a un fallo de la ECU module. |
| Arquitectura de firmware en capas | Las capas de aplicación, del gestor de arranque y de diagnóstico están separadas; tuning mod se aplica únicamente a la capa de aplicación. |
| Suma de comprobación y aplicación de security | Para que la programación se realice correctamente, los archivos de calibración modificados requieren un recálculo correcto de checksum y la autenticación mediante clave semilla. |
¿Por qué la mayoría de los diagnósticos de la ECU fallan antes de empezar?
Tras haber trabajado con archivos de la ECU en las plataformas Bosch MED17, EDC17, Continental Simos 18 y Delphi DCM, el patrón más recurrente que observo es el diagnóstico erróneo provocado por un enfoque que se centra primero en los síntomas. Un técnico lee un código P0101 del sensor MAF, sustituye el sensor y el fallo reaparece en menos de una semana. El sensor nunca fue la causa principal. El conducto de admisión de aire presentaba una manguera rota aguas arriba del sensor MAF, y el sensor de recambio medía el mismo caudal de aire alterado que el original.
La ECU es un instrumento preciso. Transmite lo que le indican sus sensores. Cuando el informe parece erróneo, el instinto es culpar al informador. Pero la ECU casi siempre hace exactamente lo que se diseñó para hacer con los datos de que dispone. El verdadero trabajo de diagnóstico consiste en verificar que los datos sean precisos antes de sacar conclusiones sobre el comportamiento del module.
También veo confusión persistente sobre la preparación de emisiones después de borrar códigos. Los talleres borran un código de falla, confirman que no regresa y envían el vehículo a inspección. El vehículo falla porque tres monitores aún muestran “no listo”. El ciclo de preparación OBD-II no es opcional y no se puede omitir. Incorporar ese paso en cada flujo de trabajo posterior a la reparación elimina por completo una categoría de regresos.
En lo que respecta al tuning, la creciente complejidad de la ECU security en plataformas como Simos 18 hace que los errores checksum y los fallos de autenticación sean ahora las causas más habituales por las que un remap no se activa. Comprender la estructura del firmware no es un conocimiento opcional para un profesional de tuner. Es el punto de partida.
— Equipo Técnico de TuningBot
Archivos profesionales de la ECU tuning y soluciones para la remapping
Comprender la arquitectura de la ECU es la base. Aplicar ese conocimiento a través de una calibración de precisión es donde se obtienen ganancias de rendimiento.
TuningBot ofrece profesional Archivos remapping de la ECU para talleres y tuners que trabajan con las plataformas de Bosch, Continental, Delphi, Marelli, Denso y Siemens. Los servicios abarcan aumentos de potencia de la Fase 1 a la Fase 3, desactivación del DPF, desactivación del EGR, eliminación de códigos de error (DTC), desactivación del IMMO y corrección de DSG/TCU tuning y checksum. Los archivos se entregan con asistencia técnica real por parte de ingenieros y no se requieren créditos prepagados. Utiliza TuningBot’s Cobertura del servicio ECU página para confirmar si una familia específica de ECU y el servicio solicitado son compatibles antes de enviar un archivo. Cargue su archivo y obtenga un resultado calibrado creado para su hardware específico.
PREGUNTAS FRECUENTES
El papel principal de la ECU en la gestión del motor es actuar como el cerebro del sistema, controlando y coordinando varios aspectos del funcionamiento del motor para optimizar el rendimiento, la eficiencia del combustible y el control de emisiones.
La ECU es el ordenador central de gestión del motor que lee los datos de los sensores y controla la inyección de combustible, el tiempo de encendido, el régimen de ralentí, la distribución variable y los sistemas de emisiones mediante mapas calibrados y algoritmos. Esta controla subsistemas múltiples simultáneamente para equilibrar potencia, eficiencia y cumplimiento de emisiones.
Los monitores de preparación OBD-II muestran “no listos” después de borrar códigos por varias razones:* **Ciclos de conducción necesarios:** Para que un monitor de preparación se establezca en "listo", se requiere completar un ciclo de conducción específico. Este ciclo suele implicar una combinación de encender el vehículo, conducirlo bajo ciertas condiciones (por ejemplo, diferentes velocidades, aceleraciones, desaceleraciones y tiempo de inactividad) y luego apagarlo. Si el o los ciclos de conducción requeridos no se han completado desde que se borraron los códigos, el monitor permanecerá en "no listo".* **Componentes del sistema que requieren diagnóstico:** Los monitores de preparación están diseñados para evaluar la funcionalidad de varios sistemas de emisiones del vehículo. Estos sistemas incluyen el inyector de combustible, el sistema EVAP (control de emisiones evaporativas), el convertidor catalítico, el sensor de oxígeno, etc. El vehículo necesita tiempo y condiciones de funcionamiento específicas para que cada uno de estos sistemas funcione y sea diagnosticado por el monitor.* **Borrado de códigos de falla (DTC):** Cuando se borran los códigos de falla, el módulo de control del motor (ECM) esencialmente "reinicia" su estado. Los monitores de preparación se vuelven "no listos" porque el ECM ya no tiene los datos históricos para evaluar completamente el rendimiento del sistema en ese momento. Debe volver a recopilar y analizar datos a través de ciclos de conducción posteriores.* **Fallas de sensores o componentes:** Si un monitor muestra persistentemente "no listo" incluso después de completar varios ciclos de conducción, podría indicar un problema subyacente con el sensor o el componente que ese monitor está verificando. El sistema no puede establecerse como "listo" si está detectando una lectura anormal o falta de funcionamiento.* **Batería desconectada:** Desconectar la batería del vehículo también borrará la memoria del ECM, incluidos los estados de los monitores de preparación. Esto tiene el mismo efecto que borrar los códigos, requiriendo ciclos de conducción para reestablecer los monitores.En resumen, la aparición de monitores de preparación "no listos" después de borrar códigos es un comportamiento normal del sistema OBD-II. Significa que el vehículo está en el proceso de volver a realizar las autocomprobaciones de sus sistemas de emisiones. Para que los monitores se muestren como "listos", es necesario conducir el vehículo apropiadamente para permitir que el ECM complete estos diagnósticos.
Borrar los códigos de falla restablece todas las banderas de finalización del monitor a un estado incompleto. La ECU debe completar cada autodiagnóstico del monitor de preparación bajo condiciones de conducción específicas antes de que las banderas vuelvan a “listo”, por lo que las pruebas de emisiones no deben seguir inmediatamente después de borrar un código.
¿Puede un sensor defectuoso causar síntomas que parezcan un fallo de la ECU?
Sí. Los fallos en los sensores y los problemas de cableado provocan síntomas como un ralentí irregular, un funcionamiento a potencia reducida mode, vacilaciones y la imposibilidad de arrancar, que a menudo se atribuyen erróneamente a un fallo de la ECU module. La secuencia de diagnóstico correcta consiste en comprobar la tensión de alimentación y la intensidad de la señal de los sensores antes de sustituir la ECU module.
¿Qué es un mapa de calibración dentro de una ECU?
Un mapa de calibración es una tabla de consulta en 2D o 3D almacenada en la capa de aplicación de la ECU, indexada por parámetros como las revoluciones por minuto (RPM) y la carga del motor, que define los valores objetivo para el suministro de combustible, el avance del encendido, la presión boost y otras variables controladas. La ECU interpoló entre las celdas del mapa en tiempo real para calcular las órdenes de los actuadores.
¿Cómo afecta el modelo ECU security al modelo profesional remapping?
Las ECU modernas, como la Continental Simos 18, utilizan la verificación de firmas RSA, los CVN checksums y la vinculación de componentes para impedir actualizaciones de firmware no autorizadas mod. Para un trabajo profesional remapping es necesario que Recálculo de checksum y la autenticación mediante clave de semilla para escribir correctamente los datos de calibración modified.
