Точное понимание того, как выполняется калибровка реmap file, позволяет отличить профессиональную калибровку tuning от метода проб и ошибок. Многие мастерские рассматривают калибровку ЭБУ remapping как простую настройку параметров, однако калибровка представляет собой отдельную техническую дисциплину: она включает в себя побайтовую проверку двоичных mod-кодов, подтверждение совместимости с целевым ЭБУ и проверку каждого изменения до и после перепрошивки. Данное руководство знакомит специалистов по автомобильной электронике и калибровке с полным процессом калибровки remap file — от чтения исходного файла до проверки после записи — и охватывает инструментальные средства modern, типичные ошибки и экспертные стратегии, обеспечивающие надежные и воспроизводимые результаты. Для поддерживаемых сервисов и семейств ЭБУ TuningBot Услуги по обслуживанию ЭБУ Страница — это лучший внутренний справочник перед отправкой файла.
Оглавление
- Ключевые выводы
- Как работает калибровка remap file с технической точки зрения
- Процесс калибровки remap file: пошаговая инструкция
- Традиционные подходы tuning в сравнении с цепочками инструментов калибровки modern
- Проблемы калибровки, подводные камни и стратегии экспертов
- Мой взгляд на то, куда движутся калибровочные процедуры
- Настраивайтесь точнее с TuningBot
- ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Ключевые выводы
| Точка | Детали |
|---|---|
| Калибровка отличается от tuning | Калибровка позволяет проверить точность бинарных mod-параметров; tuning-регулировка настраивает параметры в соответствии с заданными эксплуатационными характеристиками. |
| Бинарный диффинг — это основа | Современные рабочие процессы сравнивают исходные файлы и бинарные файлы, обработанные с помощью mod, для создания переносимых и поддающихся проверке рецептов патчей перед записью в ПЗУ. |
| Перед каждой прошивкой выполняется проверка | Проверка совместимости семейства ЭБУ и версии программного обеспечения перед установкой remap позволяет избежать необратимых повреждений. |
| После прошивки обязательна проверка | Проверка калибровки integrity после перепрошивки подтверждает, что файл был применен правильно и полностью. |
| Ловушки — это сбои в процессе | Большинство погрешностей калибровки связано с пропущенными этапами проверки, а не с самими параметрами tuning. |
Как работает калибровка remap file с технической точки зрения
В отраслевой терминологии процесс настройки и проверки двоичного кода электронного блока управления (ЭБУ) называется Калибровка ЭБУ. Фраза “как проводится калибровка remap file” описывает тот же рабочий процесс с точки зрения специалиста. Важно понимать это различие, поскольку термин «калибровка» имеет более строгое определение, чем «tuning». Калибровочные мишени точность в то время как tuning настраивает параметры, и смешение этих двух процессов приводит к неполноте рабочих процессов.
Двоичный файл ЭБУ содержит сотни взаимозависимых таблиц данных, регулирующих подачу топлива, опережение зажигания, ограничения крутящего момента, целевые значения boost, управление холостым ходом и пороговые значения, связанные с выбросами. Калибровка remap file означает подтверждение того, что каждый modифицированный байт производит намеченный эффект в целевом ЭБУ, не вызывая конфликтов между этими таблицами. Это не субъективный процесс. Он требует чтения исходного заводского двоичного файла, применения определённых настроек, а затем проверки результатов на соответствие ожидаемым значениям.
Наиболее часто затрагиваемые при калибровке параметры включают:
- Топливные карты: Ширина импульса форсунки и целевые значения lambda в матрице «нагрузка/обороты»
- Угол опережения зажигания: Регулировка опережения зажигания по цилиндрам с порогами отсечки зажигания по детонации
- Управление крутящим моментом Запрашиваемые и фактические пределы крутящего момента, включая сигналы снижения крутящего момента коробкой передач
- Регулировка наддува: Карты рабочего цикла клапана перепуска и заданные значения давления boost в зависимости от нагрузки
- Контроль выбросов: Таблицы скорости ERG, пороговые значения регенерации DPF и карты дозирования AdBlue
- Ограничители оборотов и регуляторы скорости: Мягкие и жесткие обороты отсечки, пределы Vmax
Современные инструментальные цепочки формализуют это, рассматривая калибровку как проверяемую, скриптовую операцию. OpenRemap читает два бинарных файла, находит все байты, преобразованные по алгоритму mod, и сохраняет различия в виде переносимого рецепта, который проверяется на корректность перед нанесением исправлений и подтверждается после их применения. Такой подход обеспечивает возможность аудита калибровки и её воспроизводимость на нескольких блоках управления (ECU) одного семейства.

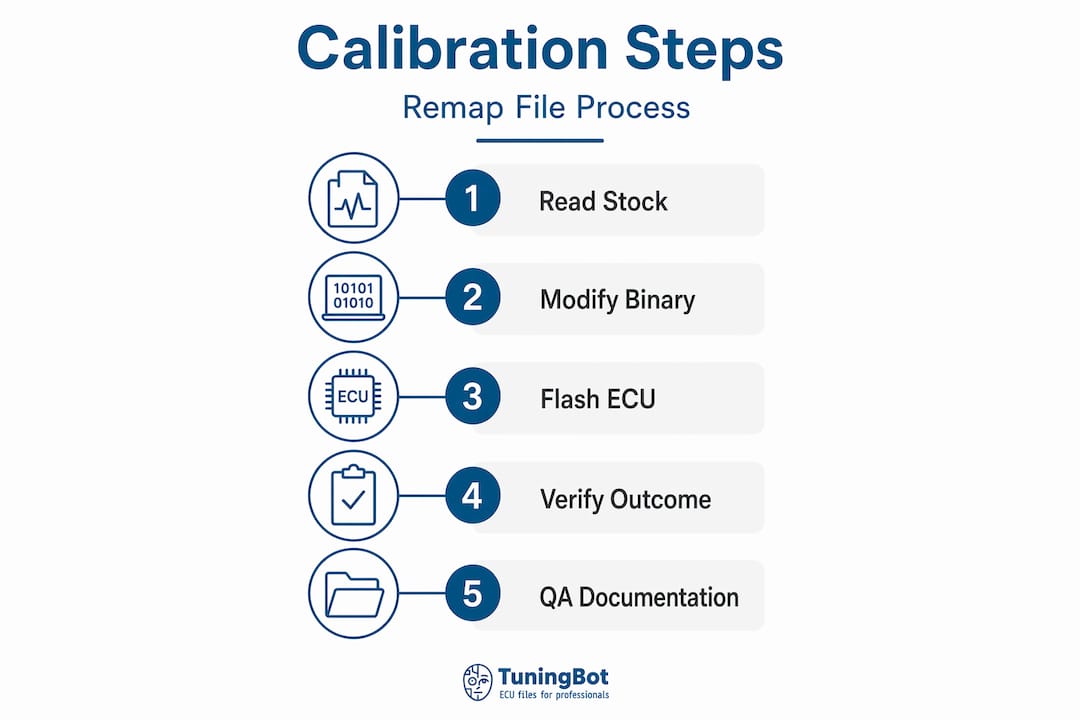

Процесс калибровки remap file: пошаговая инструкция
Процесс калибровки remap file осуществляется в строго определённой последовательности. Именно отклонение от этой последовательности является причиной большинства ошибок ori.
Извлечь и заархивировать файл стоковой ЭБУ. Используйте аппаратный интерфейс, совместимый с целевым ЭБУ: Alientech KESS3, АвтоТюнер, Magic Motorsport Flex, CMD Flash или PCMFlash. Считайте весь бинарный файл, проверьте результаты считывания, выполнив повторное считывание и сравнив значения checksum, а затем заархивируйте файл original. Этот файл служит исходной точкой для всех последующих сравнительных анализов и точкой восстановления на случай, если что-то пойдет не так.
Определите семейство ЭБУ, версию ПО и аппаратный вариант. У каждого семейства ЭБУ есть свои особенности. Bosch MED17.1.6 и Bosch MED17.4.2 имеют общую архитектуру, но различаются смещениями карт и механизмами защиты. Знание Как профессиональный прибор tuner считывает данные с ЭБУ и определяет эти варианты — вот чем отличается чистая калибровка от "окирпиченного" устройства.
Определите цели tuning и параметры modify. Работая со стандартным бинарным файлом в редакторе карт, настройте таблицы mod, касающиеся топлива, зажигания, крутящего момента и boost, в соответствии с целевыми параметрами tuning. Независимо от того, является ли цель оптимизацией Stage 1 на стандартном оборудовании или сборкой Stage 2 с модернизированным оборудованием, remapping фокусируется на оптимизации параметров, а не на произвольном увеличении мощности. Документируйте каждое изменение с указанием конкретных значений до и после.
Сгенерировать рецепт калибровки путем бинарного сравнения. Сравните бинарный файл, обработанный с помощью mod, с исходным эталонным вариантом. Результат сравнения представляет собой «рецепт калибровки»: структурированную запись о том, какие байты изменились и на какие значения. Именно этот рецепт является развертываемой единицей, а не исходный бинарный файл, обработанный с помощью mod.
Проверить рецепт на целевом ЭБУ. Перед записью прошивки убедитесь, что ЭБУ автомобиля соответствует версии программного обеспечения и варианту аппаратного обеспечения, для которых был сформирован рецепт. Несоответствие на данном этапе (stage) можно исправить. Несоответствие, обнаруженное после записи прошивки, исправить, возможно, не удастся. Идентификация ЭБУ а также контролируемое управление файлами запасов обеспечивает целостность данных и позволяет выполнять откат.
Установите откалиброванный remap и выполните проверку после перепрошивки. Запишите файл через тот же аппаратный интерфейс, который использовался для считывания исходного файла original. После записи снова прочтите данные из ЭБУ и сравните полученный результат с заданным откалиброванным двоичным файлом. Любое несоответствие указывает на ошибку записи, которую необходимо устранить до того, как автомобиль покинет мастерскую.
Совет: Всегда выполняйте постобновляющее считывание данных на холодном ЭБУ. Некоторые блоки кэшируют значения в ОЗУ во время активной сессии, которые не отражают то, что было фактически записано в энергонезависимую память. Холодное считывание дает вам истинное сохраненное состояние.
Полная процедура проведения семинара remap делает акцент на ясности и оперативности в сочетании с обеспечением качества. Эти два аспекта не противоречат друг другу, если рабочий процесс калибровки правильно организован.
Традиционные подходы tuning в сравнении с цепочками инструментов калибровки modern
Понимание компромиссов между традиционными методами и методами modern поможет вам выбрать подходящий подход для каждой задачи.
| Метод | Подход | Ключевые преимущества | Основные риски |
|---|---|---|---|
| Ручное редактирование бинарных файлов | Прямой шестнадцатеричный редактор или редактор карт modification двоичного файла | Полный контроль, отсутствие зависимости от инструментария | Нет журнала аудита, высокая вероятность ошибок, сложно воспроизвести |
| Копировать и вставлять из известных карт | Пересадка проверенных значений карты из справочного файла | Скорость, проверенные сообществом данные | Несовместимые смещения между ревизиями ЭБУ, беззвучные сбои |
| Скриптовое исправление рецептов | Бинарное сравнение для генерации переносимых, валидированных рецептов исправлений | Проверяемые, воспроизводимые, подтверждаемые до и после обновления | Требуется точная идентификация исходного файла заранее |
| Диностендовая кастомная калибровка | Полная замкнутая калибровка с обратной связью от динамометра | Высочайшая точность, производительность проверена под нагрузкой | Требует много времени, доступа к динамометру и квалифицированного оператора |
Переход к программируемым и поддающимся проверке рецептам tuning повышает точность и безопасность рабочих процессов калибровки ЭБУ remap таким образом, который невозможно воспроизвести с помощью ручных методов в промышленных масштабах. Когда автосервис обрабатывает десятки файлов в неделю, возможность один раз сгенерировать рецепт, проверить его программным способом и с уверенностью применить ко всем соответствующим блокам управления значительно сокращает объем повторной работы.
Ручное редактирование устаревших версий не устарело. Для сильно кастомизированных сборок, где стандартный бинарный файл является отправной точкой, но конечный результат значительно отличается от любого эталонного файла, прямое редактирование остается необходимым. Дисциплина заключается в том, чтобы знать, когда применяется каждый метод, и никогда не пропускать слой проверки независимо от подхода.
Совет: При первом использовании нового семейства ЭБУ сравните ваш бинарный файл с двумя исходными файлами одной и той же версии, полученными из независимых источников. Если они не совпадают байт за байтом в областях, не подвергшихся обработке mod, значит, один из них ранее уже был обработан с помощью mod. Использование поврежденного исходного файла приведет к созданию некорректной рецептуры.
Профессиональная калибровка в конечном итоге представляет собой баланс технической точности и дорожных испытаний для подтверждения производительности без потери надежности. Файлы, протестированные на динамометре и откалиброванные опытными инженерами, устанавливают стандарт качества, к которому должен стремиться любой рабочий процесс калибровки, в то время как TuningBot ECU Услуги Эта страница предоставляет организаторам семинаров более четкие внутренние ориентиры для категорий профессиональной аттестации 1TP41.
Проблемы калибровки, подводные камни и стратегии экспертов
Самые дорогостоящие ошибки при калибровке remap возникают не из-за неправильных значений параметров, а из-за пропуска этапов процесса. Ниже приведены наиболее серьезные ошибки, с которыми сталкиваются специалисты, а также способы их предотвращения:
Прошивка неправильного варианта ЭБУ. Версии оборудования и программного обеспечения ЭБУ должны точно соответствовать рецепту калибровки. Рецепт, созданный для Marelli MJD9DF, приведет к непредсказуемым результатам на MJD9F1, даже если оба блока имеют схожие физические характеристики. Перекрестная проверка идентификатора ЭБУ перед каждой работой является обязательной.
Без поправки checksum. Многие семейства микроконтроллеров ECU выполняют проверку внутренних кодов checksum при запуске. Двоичный файл, преобразованный с помощью алгоритма mod, содержащий неисправленный код checksum, приведет к срабатыванию механизма защиты от сбоев или к полному отказу системы в загрузке. Коррекция контрольной суммы должна быть неотъемлемой частью каждого рабочего процесса калибровки, а не добавляться в последнюю очередь.
Перезапись пределов крутящего момента без корректировки пороговых значений безопасности. Увеличение запрашиваемых значений крутящего момента без обновления соответствующих предельных значений фактического крутящего момента и сигналов снижения крутящего момента, поступающих в TCU, приводит к конфликту, который проявляется в виде рывков при подаче мощности, неисправностей коробки передач или перехода в аварийный режим mode. Правильная калибровка remap file предполагает рассмотрение параметров ECU и TCU как единой системы, а не как отдельных таблиц.
Пропуск пост-флэш чтения. Операция записи, которая не возвращает кода ошибки, не является подтверждением того, что данные были сохранены корректно. Сбои аппаратного интерфейса, падение напряжения во время прошивки и ошибки секторов памяти могут привести к повреждению сохраненной калибровки без генерации ошибки на уровне интерфейса.
Копирование проверенных карт без проверки масштабирования инжектора. Карта впрыска топлива, обеспечивающая правильные значения lambda при использовании форсунок объемом 310 куб. см, при тех же значениях ширины импульса при работе с форсунками объемом 550 куб. см будет давать опасно богатую смесь. Проверьте распространенные ошибки при настройке ЭБУ показывает, что несоответствия в масштабировании инжекторов относятся к числу наиболее часто упускаемых из виду ошибок при калибровке remap.
Экспертная практика калибровки также включает создание структурированной библиотеки эталонных файлов, организованных по семейству ЭБУ, версии программного обеспечения и ревизии аппаратного обеспечения. Эта библиотека ускоряет валидацию, обеспечивает надежные базовые сравнения различий и делает рецепты калибровки переносимыми для полного охвата автомобилей в мастерской.
Мой взгляд на то, куда движутся калибровочные процедуры
За последнее десятилетие я наблюдал значительную эволюцию практик калибровки, и закономерность здесь очевидна: мастерские, которые подходят к калибровке как к процессу по пунктам контрольного списка, неизменно превосходят мастерские, полагающиеся исключительно на опыт и интуицию. Интуиция важна, но она не масштабируется и не создает аудиторского следа.
Что меня больше всего беспокоит в текущей практике, так это то, как много специалистов все еще пропускают двоичную проверку после прошивки. Предполагается, что если интерфейс сообщает об успехе, а автомобиль запускается, то калибровка верна. Это предположение достаточно часто оказывается неверным, что может быть очень опасно. Частичная запись, затрагивающая только определенные секторы памяти, может привести к тому, что автомобиль будет нормально работать при небольшой нагрузке и катастрофически откажет при полной нагрузке.
Наиболее значимым достижением я считаю переход к переносимым форматам рецептов вместо распространения необработанных двоичных файлов. Когда вы распространяете двоичный файл, вы теряете возможность видеть, что изменилось и почему. Когда вы распространяете проверенный рецепт, каждый получатель может проверить изменения, подтвердить совместимость и самостоятельно воспроизвести результат. Именно такой уровень прозрачности нужен отрасли.
Мой совет всем профессионалам, работающим с tuner и стремящимся оптимизировать свой рабочий процесс калибровки: сначала вложите средства в этап валидации, а уже потом — в более быстродействующее оборудование для записи микропрограмм. Скорость без проверки — это не эффективность. Это отложенный риск.
— Техническая команда TuningBot
Настраивайтесь точнее с TuningBot
TuningBot разработан специально для удовлетворения потребностей профессиональных мастерских и специалистов по ЭБУ tuners, которым требуется точная калибровка без дополнительных эксплуатационных затрат. Каждый файл map file, предоставляемый через платформу TuningBot, создается на основе структурированных рабочих процессов калибровки: извлечение исходного файла, настройка параметров mod с заданными целями, проверка двоичного кода и экспертная оценка инженером перед сдачей. Платформа поддерживает семейства ЭБУ Bosch, Continental, Delphi, Marelli, Denso, Siemens и ZF, а также обеспечивает прямую совместимость с Alientech KESS3, AutoTuner, Magic Motorsport Flex, CMD Flash, Dimsport и PCMFlash.
Whether you need Stage 1 through Stage 3 calibration, DPF Off, EGR Off, AdBlue / SCR Off, DSG/TCU tuning, or advanced options like Pop and Bang and Vmax removal, TuningBot delivers verified calibrated remap files with no registration and no prepaid credits required. Check compatibility through Покрытие для обслуживания ЭБУ, then submit the original file through Настройте свой файл. Explore the 2026 platform upgrades to see the latest supported integrations and toolchain improvements that make remap calibration faster and more reliable for your workshop.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В чём заключается разница между ECU tuning и калибровкой?
Тюнинг позволяет настроить параметры ЭБУ в соответствии с заданными целевыми показателями производительности, тогда как калибровка проверяет точность бинарных настроек и их способность обеспечивать ожидаемый результат в конкретном ЭБУ, в который записывается программное обеспечение. Оба этапа необходимы для профессионального remap.
Как проверить работу remap file после перепрошивки?
После прошивки считайте двоичный код ЭБУ обратно с помощью того же аппаратного интерфейса и сравните его байт за байтом с предполагаемым калиброванным файлом. Любое несоответствие указывает на ошибку записи, которую необходимо исправить перед возвращением автомобиля в эксплуатацию.
По каким причинам может произойти сбой калибровки remap?
Наиболее распространёнными причинами являются несовпадение версий ЭБУ, отсутствие поправок checksum, пропуск проверки после перепрошивки, а также конфликты параметров между таблицами крутящего момента ЭБУ и ТКУ. На долю пропуска этапов проверки приходится большая часть неудачных попыток калибровки, а не на долю неверных значений параметров.
Что такое рецепт калибровки в блоке управления remapping?
Рецепт калибровки — это структурированный файл, в котором фиксируются только те байты, которые отличаются в исходном и mod-оптимизированном бинарном файле. Это позволяет проверять, аудитировать и надежно применять одну и ту же калибровку к любому соответствующему блоку управления (ECU) без необходимости распространения полного mod-оптимизированного бинарного файла.
Как идентификация семейства ЭБУ влияет на калибровку?
Каждое семейство ЭБУ имеет уникальные смещения карт, структуру памяти, алгоритмы checksum и ori, а также механизмы защиты. Рецепт калибровки, разработанный для одной версии программного обеспечения, не будет корректно работать с другой версией того же семейства ЭБУ, поэтому перед каждым заданием по калибровке необходимо выполнить идентификацию заводского файла и проверку идентификатора ЭБУ.
